हाई-क्लाउड, 3डी लेजर स्कैनिंग तकनीक में अग्रणी।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Hi-Cloud |
| प्रमाणन: | ISO, others upon the requests |
| मॉडल संख्या: | PM-1500 लॉन्ग रेंज एयरबोर्न राडार सिस्टम |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | परिवहन मामला |
| प्रसव के समय: | 20-30 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 15 सेट/माह |
| आवेदन: | तटीय क्षेत्र अवसादन निगरानी | एफओवी: | 75° |
|---|---|---|---|
| Max. मैक्स। Range श्रेणी: | 1500 मीटर | शुद्धता: | 5मिमी@50मी |
| पीआरआर: | 100-2000kHz | स्कैन स्पीड: | 40-400 स्कैन/सेक |
| प्रमुखता देना: | एरियल राडार स्कैनर,1500m एरियल राडार स्कैनर,1500m राडार मैपिंग सिस्टम की निगरानी |
||
तटीय क्षेत्र अवसादन निगरानी के लिए FoV 75° सटीकता 5mm@50m रेंज 1500m PM-1500 2000kHz एयरबोर्न राडार सिस्टम
तटीय क्षेत्र समुद्री भूमि संपर्क का एक विशेष क्षेत्र है।वैश्विक समुद्र के स्तर में वृद्धि की पृष्ठभूमि के तहत, तटीय क्षेत्र के कटाव आपदा ने तटीय क्षेत्र के अस्तित्व और रहने वाले पर्यावरण को गंभीर रूप से खतरे में डाल दिया है।तटीय क्षेत्र ज्वारीय ऊर्जा, तरंग ऊर्जा, पवन ऊर्जा और अन्य ऊर्जा संसाधनों में समृद्ध है।इसी समय, अचानक प्राकृतिक आपदाएँ भी होती हैं जैसे कि तूफान का बढ़ना और आंधी-तूफान, साथ ही धीमी आपदाएँ जैसे तटीय कटाव, समुद्री जल घुसपैठ, भूमि का अवतलन, समुद्र की सतह का बढ़ना, मुहल्लों और बंदरगाहों में तलछट का जमाव।तटीय क्षेत्र के आसपास के वातावरण की अनिश्चितता, अचानकता और गंभीरता के कारण, निगरानी के लिए पारंपरिक साधनों का उपयोग करना बहुत मुश्किल है, विशेष रूप से तटीय क्षेत्र की बड़े पैमाने पर अवसादन निगरानी।एयरबोर्न राडार प्रणाली कुशलतापूर्वक स्थलाकृतिक डेटा के एक बड़े क्षेत्र को प्राप्त कर सकती है।मल्टी-स्टेज डेटा की तुलना और विश्लेषण के माध्यम से, यह तटीय अवसादन की एक विस्तृत श्रृंखला की निगरानी कर सकता है।

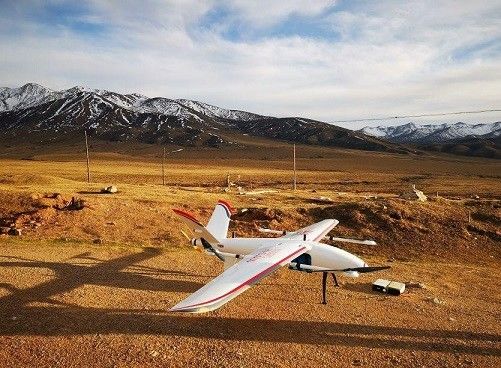

Fenghu VTOL UAV को वाहक के रूप में लेते हुए, PM-1500 एयरबोर्न राडार सिस्टम विभिन्न अवधियों में निगरानी के लिए तटीय क्षेत्र के लेजर पॉइंट क्लाउड डेटा प्राप्त कर सकता है।पॉइंट क्लाउड जैसे डीनोइज़िंग और थिनिंग के प्री-प्रोसेसिंग के माध्यम से, मॉनिटरिंग क्षेत्र का मल्टी टेम्पोरल टेरेन डेटा इंटरपोलेशन द्वारा उत्पन्न होता है।विभिन्न चरणों के स्थलाकृतिक डेटा की तुलना तटीय क्षेत्र की एक विस्तृत श्रृंखला के अवसादन का निष्पक्ष विश्लेषण और मूल्यांकन कर सकती है।
लाभ
1. पीएम-1500 एयरबोर्न लेजर माप प्रणाली की समग्र संरचना को नवीन रूप से अनुकूलित किया गया है।यह लेजर स्कैनर, जीपीएस, आईएमयू और हवाई सर्वेक्षण कैमरा इत्यादि जैसे सेंसर को अत्यधिक एकीकृत करता है।

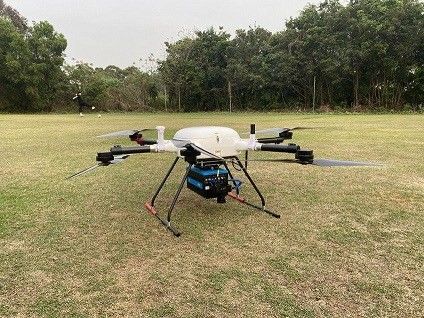

2. सिस्टम हल्का और स्थापित करने में आसान है।यह वीटीओएल फिक्स्ड विंग यूएवी, मल्टी रोटर यूएवी और हेलीकॉप्टर जैसे मल्टी प्लेटफॉर्म के लिए उपयुक्त है।
3. 1500 मीटर अल्ट्रा लंबी रेंज के साथ, उच्च ड्रॉप इलाके डेटा की प्रक्रिया करना आसान है, और ऑपरेशन दक्षता में काफी सुधार कर सकता है।
4. PM-1500 एयरबोर्न राडार सिस्टम की रेंज सटीकता 5mm@50m तक पहुंच सकती है, और सिस्टम की व्यापक सटीकता 5cm से बेहतर है, जो विभिन्न उच्च-सटीक अनुप्रयोग परिदृश्यों को पूरा करती है।
5. 2M अंक / उच्च आवृत्ति के साथ, सिस्टम में अति उच्च बिंदु घनत्व है, यह जटिल संचालन के लिए सक्षम है और बिजली के लिए उपयुक्त है
पावर/वानिकी/मॉडलिंग और अन्य परिदृश्य।
6. 4 गुना मल्टी-इको तकनीक के साथ लागू, लेजर सतह वनस्पति अंतर में प्रवेश कर सकता है, और वास्तविक इलाके के वितरण की प्रतिक्रिया दे सकता है।
मापदंडों
|
आइटम |
संकेतक | मापदंडों |
| लेजर स्कैनर | वेव बैंड | इन्फ्रारेड के पास (कक्षा 1 ) |
| पीआरआर | 100-2000kHz | |
| अधिकतम मापन सीमा | 1000मी@20% | |
| 1500मी@60% | ||
| रेंज सटीकता | 5मिमी@50मी | |
| कोणीय संकल्प | 0.001° | |
| स्कैन स्पीड | 40-400 स्कैन/सेक | |
| एफओवी | 75° | |
| कैमरा | कैमरा संकल्प | 42.4MP |
| फोकल लम्बाई | 28 मिमी | |
| पीओएस सिस्टम | स्थिति सटीकता (पोस्ट-प्रोसेसिंग) | क्षैतिज 0.01m |
| ऊंचाई 0.02m | ||
| अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग) | शीर्षक 0.009° | |
| पिच/रोल 0.005° | ||
| प्रणाली के प्रदर्शन | आयाम | 293×165×164mm |
| पूर्ण सटीकता | क्षैतिज <5cm | |
| लंबवत <5cm | ||
| वज़न | 4.4 किग्रा | |
| मल्टी इको | 4 बार | |
| तापमान और आर्द्रता | ऑपरेशन: -40 ℃ ~ 60 ℃, आर्द्रता 85% | |
| भंडारण: -45 ℃ ~ 70 ℃, आर्द्रता 85% |
