920m Class1 एयरबोर्न राडार सिस्टम लेजर स्कैनर ARS-1000 रियल टाइम मॉनिटरिंग

920m रेंज मल्टी प्लेटफॉर्म एयरबोर्न राडार सिस्टम ARS-1000 रियल-टाइम मॉनिटरिंग फंक्शन के साथ

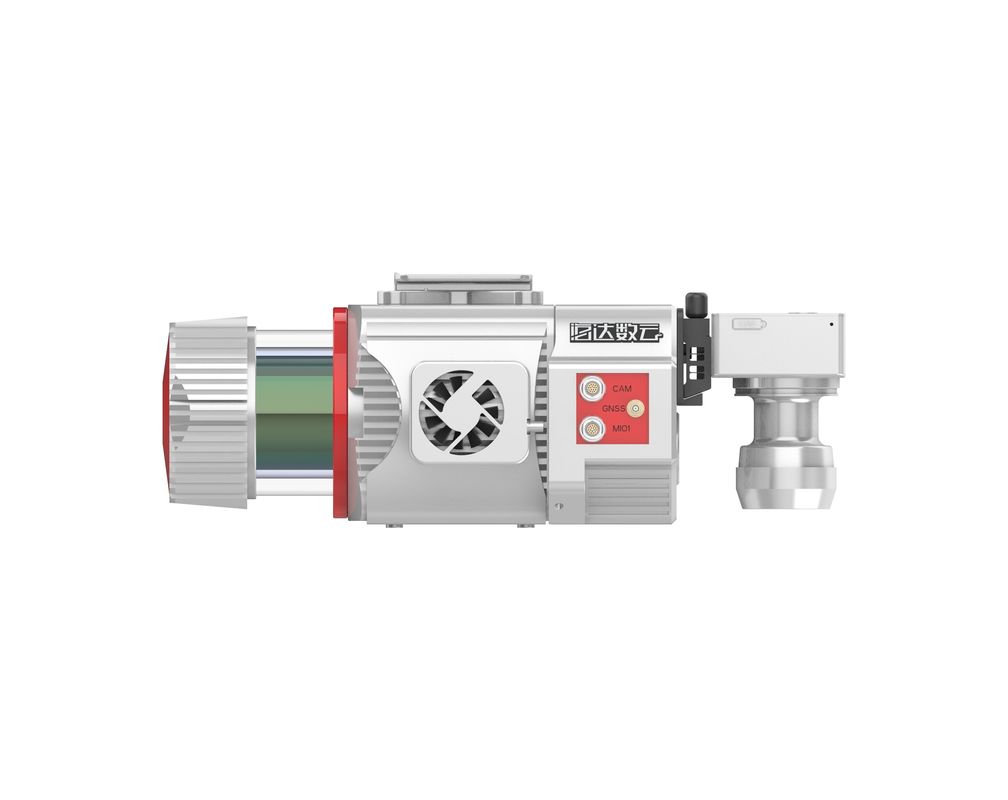

ARS-1000 एयरबोर्न राडार प्रणाली एक Riegl राडार आधारित प्रणाली है जिसे वुहान हाई-क्लाउड टेक्नोलॉजी कं, लिमिटेड द्वारा विकसित और निर्मित किया गया है।यह उच्च परिशुद्धता लेजर, उच्च परिभाषा कैमरा, जीपीएस, एमईएमएस जड़त्वीय नेविगेशन और भंडारण नियंत्रण इकाई जैसे सेंसर को एकीकृत करता है।स्वतंत्र बौद्धिक संपदा और एकीकृत मल्टी-सेंसर एकीकरण प्रौद्योगिकी की टाइम सिंक्रोनाइज़ेशन तकनीक द्वारा समर्थित, यह सिंक्रोनस रूप से 3D लेजर पॉइंट क्लाउड, POS डेटा और इमेज डेटा प्राप्त करता है।यह व्यापक रूप से आपातकालीन मानचित्रण, स्थलाकृतिक मानचित्रण, बिजली लाइन निरीक्षण, राजमार्ग सर्वेक्षण, तटीय चट्टान सर्वेक्षण, उत्खनन और भरने की गणना, पुरातात्विक सर्वेक्षण और मानचित्रण और अन्य क्षेत्रों में उपयोग किया जाता है।

ARS-1000 एयरबोर्न राडार सिस्टम विशिष्टता

मुख्य विशेषताएं

1.ARS-1000 एयरबोर्न राडार सिस्टम एक एकीकृत हार्डवेयर प्लेटफ़ॉर्म आर्किटेक्चर को अपनाता है, जो साइट पर प्रत्येक सेंसर को असेंबल करने के चरणों को समाप्त करते हुए, प्लेटफ़ॉर्म आर्किटेक्चर में 3D लेजर स्कैनिंग सेंसर, इनर्टियल नेविगेशन सिस्टम और GPS को एकीकृत करता है।

2. सिस्टम एक नया एम्बेडेड प्लेटफॉर्म अपनाता है, जो सिस्टम नियंत्रण और डेटा स्टोरेज को अधिक सुविधाजनक और तेज़ बनाता है।एम्बेडेड एकीकृत प्लेटफ़ॉर्म सिस्टम को अधिक शक्तिशाली और स्थिर बनाता है, और सिस्टम सटीकता में सुधार करता है।

3. सिस्टम लंबी दूरी और उच्च गति डेटा ट्रांसमिशन रेडियो स्टेशन से लैस है।परियोजना की आवश्यकताओं के अनुसार विभिन्न संचरण दूरियों का चयन किया जा सकता है।सामान्य कनेक्शन की स्थिति में, दर स्थिर है और संचरण सुचारू है।

4. छोटी मात्रा और एकीकृत एकीकरण उपकरण को विभिन्न वाहक प्लेटफार्मों, जैसे मल्टी रोटर यूएवी और वीटीओएल फिक्स्ड विंग यूएवी के अनुकूल बनाने में सक्षम बनाता है।इसके अलावा, यह विभिन्न ऑपरेशन मोड जैसे कि वाहन पर चढ़कर और बैकपैक के लिए भी अनुकूल है।

5. लंबी दूरी की माप राडार की अधिग्रहण दक्षता में काफी सुधार करती है।जमीनी वस्तुओं की 60% परावर्तन की स्थिति के तहत, उपकरण की अधिकतम माप सीमा 920m हो सकती है।

आवेदन परियोजना

राजमार्ग सर्वेक्षण परियोजना

सर्वेक्षण क्षेत्र का भूभाग जटिल है, वनस्पति हरी-भरी है और ऊँचाई का अंतर बड़ा है।लगभग 60 किमी की कुल लंबाई के साथ दो राजमार्गों को मापने की आवश्यकता है।

प्रासंगिक मानकों, तकनीकी विशिष्टताओं और प्रक्रियाओं के अनुसार सड़क के मध्य रेखा के दोनों किनारों पर 100 मीटर (200 मीटर बैंडविड्थ) के लंबवत और क्षैतिज खंड माप के लिए जिम्मेदार रहें, और आउटपुट परिणाम 1 के अनुसार होंगे। :500 मैपिंग आवश्यकताएँ।

ऊंचे पहाड़, उबड़-खाबड़ रास्ते, हरी-भरी वनस्पति और हाईवे पर घने ट्रैफिक के कारण फील्ड सर्वे का काम खतरनाक है.

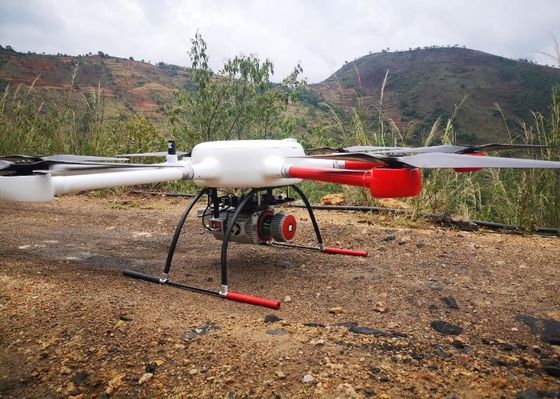

परियोजना की विशिष्ट स्थिति के अनुसार, 200 मीटर की सापेक्ष ऊंचाई के अनुसार सड़क के साथ उड़ान डेटा एकत्र करने के लिए ARS-1000 प्रणाली को अपनाया जाता है।
