ARS-200 2.5kg इंटीग्रेटेड एयरबोर्न राडार सिस्टम 330m स्कैनिंग रेंज

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Hi-Cloud
प्रमाणन:	ISO, others upon the requests
मॉडल संख्या:	ARS-200 एयरबोर्न राडार सिस्टम

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	negotiable
पैकेजिंग विवरण:	परिवहन मामला
प्रसव के समय:	20-30 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	10 सेट/माह

संपर्क करें

विस्तृत उत्पाद विवरण

माप श्रेणी::	3~330m	रेंज सटीकता:	15मिमी @ 150मी
एफओवी::	60°~90° हवाई मोड	स्कैन आवृत्ति::	10 ~ 100 स्कैन/एस
कोणीय संकल्प::	0.001°	वज़न::	2.5 किलो
प्रमुखता देना:	330m एयरबोर्न राडार सिस्टम , 2.5kg एयरबोर्न राडार सिस्टम , 2.5kg लिडार स्कैनिंग सिस्टम

ARS-200 2.5kg लाइटवेट इंटीग्रेटेड एयरबोर्न राडार सिस्टम 330m माप रेंज और 15mm @150m रेंज सटीकता के साथ

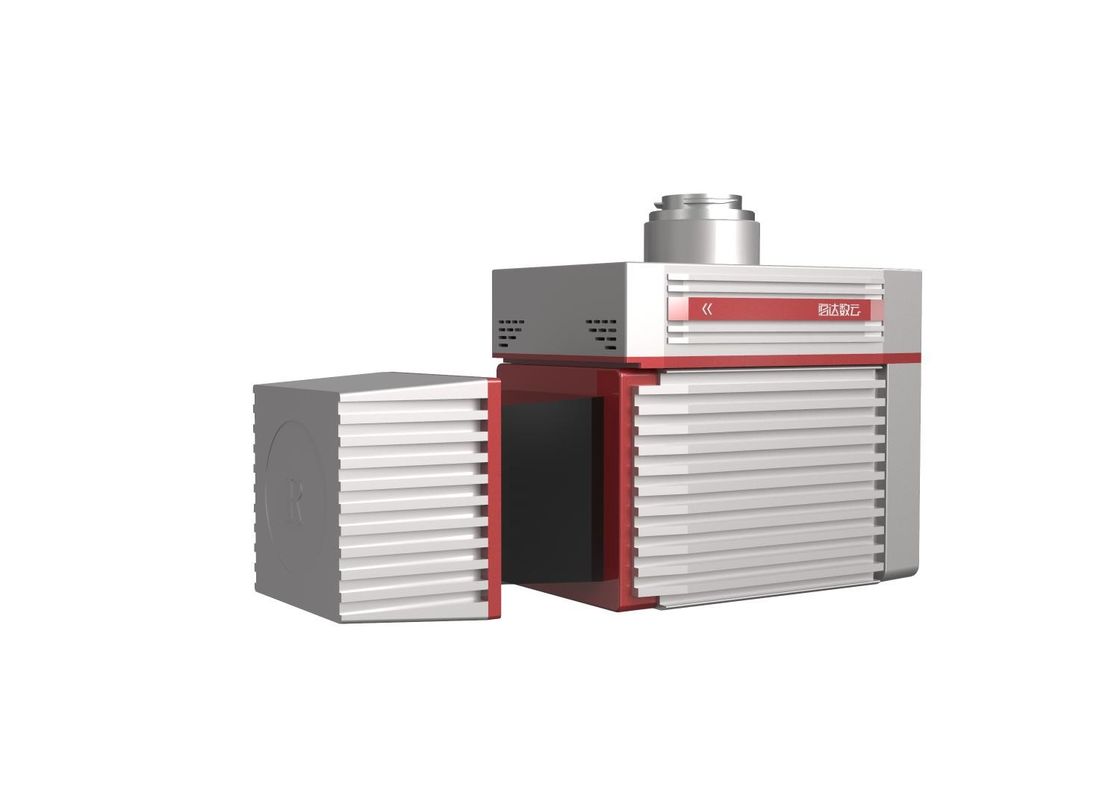

ARS-200 लाइटवेट एयरबोर्न राडार सिस्टम एक Riegl राडार आधारित सिस्टम है जिसे Hi-Cloud द्वारा विकसित और निर्मित किया गया है। ARS-200 एयरबोर्न राडार सिस्टम मल्टी रोटर UAV प्लेटफॉर्म को कैरियर के रूप में लेता है, उच्च-सटीक लेजर स्कैनर, HD कैमरा, GPS, IMU और अन्य सेंसर को एकीकृत करता है, और सिंक्रोनस रूप से 3D लेजर पॉइंट क्लाउड, पोजिशनिंग और एटिट्यूड डेटा और इमेज डेटा प्राप्त करता है। स्वतंत्र बौद्धिक संपदा समय तुल्यकालन प्रौद्योगिकी और एकीकृत बहु-सेंसर एकीकरण प्रौद्योगिकी का समर्थन।

मुख्य विशेषताएं:

लाइटवेट - उपकरण हल्का और कॉम्पैक्ट है, जिसका वजन केवल 2.5 किग्रा है।
एकीकरण - उपकरण उच्च परिशुद्धता 3 डी लेजर स्कैनर, जीपीएस, आईएमयू और अन्य सेंसर को एकीकृत करता है।पैकेजिंग के बाद, आकार छोटा और ले जाने में आसान होता है।
मल्टी प्लेटफॉर्म - यह विभिन्न प्रकार के कैरियर प्लेटफॉर्म का समर्थन करता है।विभिन्न उद्योग दिशाओं और अनुप्रयोग परिदृश्यों के अनुसार, इसका उपयोग यूएवी, ऑटोमोबाइल और बैकपैक के साथ किया जा सकता है।
शॉर्ट रेंज - यदि मापा जाने वाला क्षेत्र समतल है और इलाके में उतार-चढ़ाव छोटा है, तो महंगी लंबी दूरी की लेजर माप प्रणाली की कोई आवश्यकता नहीं है, और उपकरण की सीमा मांग को पूरा करने के लिए पर्याप्त है।
उच्च परिशुद्धता - 15 मिमी की रेंज सटीकता 150 मीटर की दूरी पर प्राप्त की जा सकती है, और एक ही लक्ष्य के बार-बार माप की स्थिति के तहत परिणामों का उतार-चढ़ाव विचलन 10 मिमी से बेहतर होता है।

विनिर्देश

ARS200 एयरबोर्न राडार सिस्टम

आइटम	सूचक	पैरामीटर
प्रणाली के प्रदर्शन	पूर्ण सटीकता	क्षैतिज <5cm खड़ा <5 सेमी
	वज़न	2.5 किलो
	भंडारण	256GB एसएसडी
	प्रचालन तापमान	-10 ℃ ~ + 40 ℃
	भंडारण पर्यावरण	-20 ℃ ~ + 50 ℃ आर्द्रता <85%
	लेजर क्लास	वर्ग 1 (आंख सुरक्षित)
लेजर स्कैनर	अधिकतम मापन सीमा	330मी @80% 290मी @60%
	न्यूनतम मापन रेंज	3मी
	रेंज सटीकता	15मिमी @ 150मी
	दोहराव सटीकता	10 मिमी @ 150 मी
	मैक्स।प्रभावी बिंदु आवृत्ति	100000 अंक/एस
	प्राप्त गूँज की अधिकतम संख्या	5
	एफओवी (चयन योग्य)	0~360° 60°~90° हवाई मोड
	स्कैन आवृत्ति (चयन योग्य)	10 ~ 100 स्कैन/एस
	कोणीय संकल्प	0.001°
पीओएस सिस्टम	स्थिति सटीकता (पोस्ट-प्रोसेसिंग)	क्षैतिज 0.01m ऊंचाई 0.02m
पीओएस सिस्टम	अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग)	शीर्षक 0.012° पिच/रोल 0.005°
कैमरा सिस्टम	कैमरा संकल्प	≥24MP
कैमरा सिस्टम	कैमरा वजन	<500g

राजमार्ग सर्वेक्षण आवेदन

परियोजना अवलोकन: परियोजना की मुख्य लाइन लगभग 8 किमी लंबी है।सर्वेक्षण क्षेत्र मुख्य रूप से पहाड़ी इलाका है, जिसकी औसत ऊंचाई 600 मीटर है।नदी सर्वेक्षण क्षेत्र को पार करती है, और कुछ क्षेत्रों में ऊंचाई में गिरावट बड़ी है।सर्वेक्षण क्षेत्र में वनस्पति हरे-भरे हैं, ज्यादातर सदाबहार चौड़े पत्ते वाले जंगल और कम झाड़ियाँ हैं।

परियोजना की आवश्यकता: परियोजना का मुख्य कार्य हवाई राडार सर्वेक्षण और राजमार्ग के निश्चित खंड के बिंदु क्लाउड प्रोसेसिंग है।बिंदु बादल उन्नयन का माध्य वर्ग त्रुटि 15 सेमी से कम होना आवश्यक है।

परियोजना की कठिनाइयाँ: राजमार्ग पर यातायात के कारण पारंपरिक सर्वेक्षण और मानचित्रण संचालन अधिक खतरनाक है।सर्वेक्षण क्षेत्र में घनी वनस्पति और बड़ी ऊंचाई में गिरावट के कारण जीएनएसएस रिसीवर के लिए उपग्रह संकेत प्राप्त करना मुश्किल है।

इस प्रोजेक्ट में ARS-200 एयरबोर्न राडार सिस्टम लगाया गया है।प्रक्षेपवक्र गणना, बिंदु बादल गठबंधन और अन्य डेटा प्रसंस्करण प्रक्रियाओं के बाद, बिंदु बादल परिणाम इस प्रकार है:

ARS-200 2.5kg इंटीग्रेटेड एयरबोर्न राडार सिस्टम 330m स्कैनिंग रेंज 0
