लॉन्ग रेंज 1350m ड्रोन एयरबोर्न राडार सिस्टम ARS-1000L हाई एक्यूरेसी

15mm@150m उच्च सटीकता के साथ 1350m मल्टी प्लेटफॉर्म एयरबोर्न राडार सिस्टम ARS-1000L की लंबी रेंज

ARS-1000L एयरबोर्न राडार प्रणाली एक Riegl राडार आधारित प्रणाली है जिसे Hi-Cloud द्वारा विकसित और निर्मित किया गया है।ARS-1000L एयरबोर्न राडार सिस्टम UAV प्लेटफॉर्म को वाहक के रूप में लेता है।कई वर्षों के निरंतर पुनरावृत्त उन्नयन के बाद, पिछली विशेषताओं को बनाए रखने के आधार पर, इसके हार्डवेयर आर्किटेक्चर, प्रसंस्करण प्रदर्शन, मात्रा और वजन, लोडिंग और अनलोडिंग एक्सेसरीज को व्यापक रूप से अपग्रेड किया गया है।

प्रणाली का व्यापक रूप से आपातकालीन मानचित्रण, स्थलाकृतिक मानचित्रण, बिजली लाइन निरीक्षण, राजमार्ग सर्वेक्षण, तटीय चट्टान सर्वेक्षण, उत्खनन और भरने की गणना, पुरातात्विक सर्वेक्षण और मानचित्रण और अन्य क्षेत्रों में उपयोग किया जाता है।

ARS-1000L प्रणाली के मुख्य लाभ

1. 150 मीटर की माप सीमा के तहत, सटीकता 15 मिमी से बेहतर है।

2. राडार प्रणाली की अधिकतम सीमा 1350m है, और सिस्टम बड़े इलाके में गिरावट के साथ भी सामान्य रूप से पर्यावरण में काम कर सकता है।

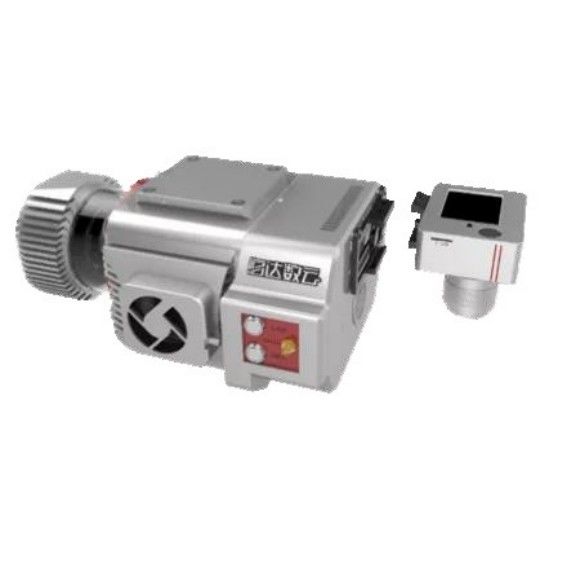

3. सिस्टम 3डी लेजर स्कैनर, पीओएस मॉड्यूल और फैन को हार्डवेयर आर्किटेक्चर में एकीकृत करता है, जो न केवल सिस्टम के समग्र प्रदर्शन और स्थिरता को बढ़ाता है, बल्कि वॉल्यूम को चरम पर भी संपीड़ित करता है, और कुल वजन 4.5 किग्रा से कम है .

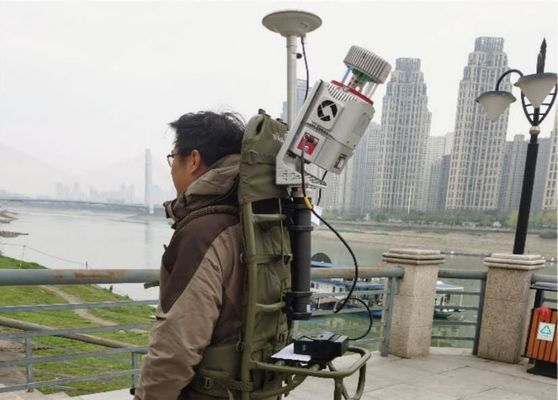

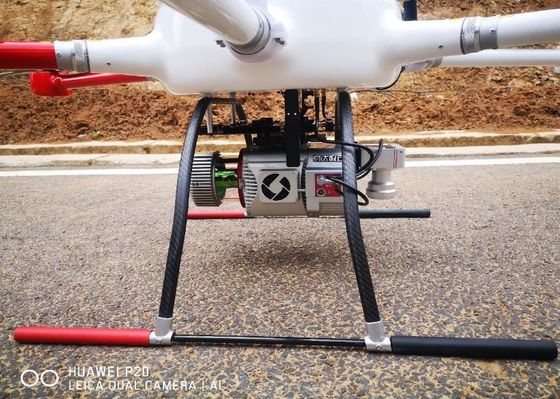

4. सिस्टम की छोटी मात्रा और वजन इसे विभिन्न वाहक प्लेटफार्मों पर अच्छी तरह से ले जाने में सक्षम बनाता है।यह न केवल मुख्यधारा के मल्टी रोटर और वीटीओएल फिक्स्ड विंग यूएवी के लिए उपयुक्त है, बल्कि ऑपरेशन के लिए वाहन और बैकपैक प्लेटफॉर्म पर भी लगाया जा सकता है।

5. पूरी प्रणाली तेजी से स्लाइडिंग संरचना डिजाइन को अपनाती है, और रैक और सिस्टम के बीच कोई अंतर नहीं है, जो उपकरण की स्थिरता और विश्वसनीयता सुनिश्चित करता है।

6. सिस्टम उपकरणों के लिए कुछ भौतिक सुरक्षा प्रदान करने और कुछ कठोर वातावरण और आपात स्थितियों में उपकरण को अनावश्यक क्षति को कम करने के लिए एक मालिकाना हल्के टक्कर-रोधी सुरक्षात्मक आस्तीन भी प्रदान करता है।

7. हानि निवारण मॉड्यूल वैकल्पिक है।यूएवी के खो जाने के बाद, उपकरण की खोज को सुविधाजनक बनाने के लिए उपकरण की स्थिति भी पाई जा सकती है।

8. सिस्टम की लेजर उत्सर्जन आवृत्ति प्रति सेकंड 750000 अंक है।एक उच्च बिंदु आवृत्ति का अर्थ है कि यह सर्वेक्षण क्षेत्र में भू-आकृति को बेहतर ढंग से प्रतिबिंबित कर सकता है और अधिक महीन बिंदु क्लाउड डेटा प्राप्त कर सकता है।

ARS-1000L प्रणाली के मुख्य पैरामीटर

ARS-1000L प्रणाली की प्रैक्टिकल परियोजना

पर्वतीय क्षेत्र में पवन फार्म सर्वेक्षण

सर्वेक्षण क्षेत्र मुख्यतः पहाड़ी क्षेत्र है।पवन फार्म सर्वेक्षण क्षेत्र में औसत ऊंचाई अधिक है, और माप क्षेत्र के कुछ क्षेत्रों में ऊंचाई में गिरावट 300 मीटर से अधिक है।पूरे पवन फार्म में लगभग 12 वर्ग किलोमीटर का क्षेत्र शामिल है।वनस्पति उपोष्णकटिबंधीय सदाबहार चौड़ी पत्ती वाला जंगल है, जिसमें बड़ी वनस्पति कवरेज दर और विभिन्न प्रकार हैं।

सर्वेक्षण क्षेत्र का भूभाग जटिल है, ऊँचाई का अंतर बड़ा है, यातायात असुविधाजनक है, जलवायु का वातावरण खराब है।सर्वेक्षण क्षेत्र में 100 मीटर से अधिक की ऊंचाई वाले कई पवन टरबाइन हैं, इसलिए मार्ग को डिजाइन करना मुश्किल है।दृष्टि की रेखा गंभीर रूप से अवरुद्ध है, और टेक-ऑफ बिंदु का पता लगाना मुश्किल है।

परियोजना ARS-1000L एयरबोर्न लेजर माप प्रणाली को अपनाती है।कुल सात उड़ानों के लिए पूरे सर्वेक्षण क्षेत्र में तीन टेकऑफ़ और लैंडिंग बिंदु चुने गए हैं।
