1500 मीटर लंबी रेंज PM-1500 एयरबोर्न राडार सिस्टम

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Hi-Cloud
प्रमाणन:	ISO, others upon the requests
मॉडल संख्या:	PM-1500 एयरबोर्न राडार सिस्टम

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	negotiable
पैकेजिंग विवरण:	परिवहन मामला
प्रसव के समय:	20-30 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	15 सेट/माह

संपर्क करें

विस्तृत उत्पाद विवरण

अधिकतम मापन सीमा:	1500मी@60% परावर्तन	लेजर स्कैनर वेव बैंड पीआरआर अधिकतम मापन रेंज रेंज सटीकता:	5मिमी@50मी
स्कैन स्पीड:	40-400 स्कैन/सेक	कोणीय संकल्प:	0.001°
एफओवी:	75°	कैमरा संकल्प:	42.4MP
वेव बैंड:	इन्फ्रारेड के पास (कक्षा 1 )	वज़न:	4.4 किग्रा
प्रमुखता देना:	लाइटवेट एयरबोर्न राडार सिस्टम , 1500m एयरबोर्न राडार सिस्टम , 1500m यूएवी एरियल मैपिंग सिस्टम

4.4 किलो हल्के 1500 मीटर लंबी दूरी की अत्यधिक एकीकृत एयरबोर्न लीडर सिस्टम पीएम-1500 5 मिमी @ 50 मीटर . की सटीकता के साथ

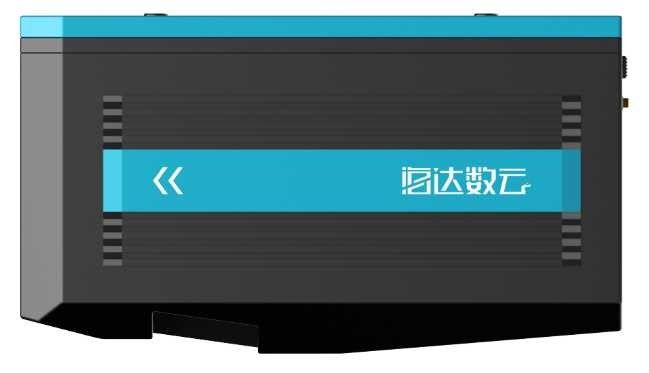

PM-1500 एयरबोर्न राडार सिस्टम वुहान हाई-क्लाउड टेक्नोलॉजी कं, लिमिटेड द्वारा स्वतंत्र रूप से विकसित एक उच्च-सटीक और लंबी दूरी की मोबाइल लेजर माप प्रणाली है। इसे विभिन्न वाहक जैसे मल्टी रोटर यूएवी, वीटीओएल फिक्स्ड विंग यूएवी, पर लागू किया जा सकता है। छोटे विमान और हेलीकॉप्टर।यह तेजी से उड़ने वाले मोबाइल प्लेटफॉर्म पर जमीन पर घने उच्च-सटीक लेजर पॉइंट क्लाउड डेटा प्राप्त कर सकता है।एकीकृत उच्च-सटीक लेजर स्कैनर, उच्च-सटीक पीओएस (जीपीएस, आईएमयू) और अन्य सेंसर, स्वतंत्र बौद्धिक संपदा अधिकारों और एकीकृत मल्टी-सेंसर एकीकरण प्रौद्योगिकी के समय सिंक्रनाइज़ेशन तकनीक द्वारा समर्थित, यह 3 डी लेजर पॉइंट क्लाउड और पीओएस डेटा को सिंक्रोनाइज़ कर सकता है। , जल्दी से DSM, DEM और DOM जेनरेट करें और डेटा प्रोसेसिंग और एप्लिकेशन सॉफ्टवेयर के एक पूरे सेट के माध्यम से DLG और 3D मॉडल तैयार करें।

यह व्यापक रूप से सर्वेक्षण ग्रेड मैपिंग, डिजिटल 3 डी मॉडलिंग, स्थलाकृतिक सर्वेक्षण और मानचित्रण, भूकर सर्वेक्षण, यातायात सर्वेक्षण, बिजली लाइन निरीक्षण, वानिकी सर्वेक्षण, आपदा निगरानी और अन्य क्षेत्रों में उपयोग किया जाता है।

PM-1500 . के विस्तृत पैरामीटर

आइटम	संकेतक	मापदंडों
लेजर स्कैनर	वेव बैंड	इन्फ्रारेड के पास (कक्षा 1 )
	पीआरआर	100-2000 किलोहर्ट्ज़
	अधिकतम मापन सीमा	1000m@20% परावर्तन
	अधिकतम मापन सीमा	1500मी@60% परावर्तन
	रेंज सटीकता	5मिमी@50मी
	कोणीय संकल्प	0.001°
	स्कैन स्पीड	40-400 स्कैन/सेक
	एफओवी	75°
कैमरा	कैमरा संकल्प	42.4MP
कैमरा	फोकल लम्बाई	28 मिमी
पीओएस सिस्टम	स्थिति सटीकता (पोस्ट-प्रोसेसिंग)	क्षैतिज 0.01m
	स्थिति सटीकता (पोस्ट-प्रोसेसिंग)	ऊंचाई 0.02m
	अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग)	शीर्षक 0.009°
	अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग)	पिच/रोल 0.005°
प्रणाली के प्रदर्शन	आयाम	293×165×164mm
	पूर्ण सटीकता	क्षैतिज <5cm
	पूर्ण सटीकता	लंबवत <5cm
	वज़न	4.4 किग्रा
	मल्टी इको	4 बार
	तापमान और आर्द्रता	ऑपरेशन: -40 ℃ ~ 60 ℃, आर्द्रता 85%
	तापमान और आर्द्रता	भंडारण: -45 ℃ ~ 70 ℃, आर्द्रता 85%

PM-1500 . के सिस्टम लाभ

1. पीएम-1500 एयरबोर्न लेजर माप प्रणाली की समग्र संरचना को नवीन रूप से अनुकूलित किया गया है।यह लेजर स्कैनर, जीपीएस, आईएमयू और हवाई सर्वेक्षण कैमरा इत्यादि जैसे सेंसर को अत्यधिक एकीकृत करता है। यह हल्का और स्थापित करने में आसान है।यह वीटीओएल फिक्स्ड विंग यूएवी, मल्टी रोटर यूएवी और हेलीकॉप्टर जैसे मल्टी प्लेटफॉर्म के लिए उपयुक्त है।

2. सिस्टम का कुल वजन 4.4kg से कम है।इसे एक व्यक्ति आसानी से ले जा सकता है, चाहे वह हवाई जहाज से हो या हाई-स्पीड रेल से।यहां तक कि अगर आप यूएवी और अन्य सामान के साथ काम करने के लिए बाहर जाते हैं, तो भी एक साधारण वाहन उन सभी को लोड कर सकता है, जो बहुत सुविधाजनक है।

3. 1500 मीटर की अल्ट्रा लंबी दूरी बड़े स्थलाकृतिक उतार-चढ़ाव के वातावरण में संचालन सुरक्षा सुनिश्चित करती है।साथ ही, अल्ट्रा लॉन्ग रेंजिंग सिस्टम को उच्च उड़ान ऊंचाई और तेज गति के साथ एक उड़ान प्लेटफॉर्म ले जाने में सक्षम बनाता है, एक व्यापक उड़ान बेल्ट सेट करता है, और एक ही समय में अधिक बिंदु क्लाउड डेटा एकत्र करता है, जो बिंदु क्लाउड अधिग्रहण दक्षता में काफी सुधार करता है .

4. प्रति सेकंड 2 मिलियन पॉइंट तक की सुपर हाई फ़्रीक्वेंसी पॉइंट क्लाउड डेटा को और अधिक परिष्कृत बनाती है और ग्राउंड ऑब्जेक्ट कोऑर्डिनेट को फ़िट करने के बजाय सर्वेक्षण क्षेत्र के लैंडफ़ॉर्म को अधिक सही मायने में प्रतिबिंबित कर सकती है।इसके अलावा, उच्च आवृत्ति वाले राडार उपकरण को तेज परिभ्रमण गति के साथ UAV से लैस किया जा सकता है, और एक ही समय में अधिक डेटा प्राप्त किया जा सकता है।

5. सर्वेक्षण और मानचित्रण के क्षेत्र में उच्च परिशुद्धता मुख्य मांग है।PM-1500 एयरबोर्न लेजर माप प्रणाली की सटीकता 5mm@50m तक पहुंच सकती है, और सिस्टम की व्यापक सटीकता 5cm से बेहतर है, विभिन्न उच्च-सटीक अनुप्रयोग परिदृश्यों को पूरा करती है।

6. PM-1500 एयरबोर्न लेजर मेजरमेंट सिस्टम मल्टी इको टेक्नोलॉजी को लागू करता है।सिस्टम में लेजर स्कैनिंग सेंसर वनस्पति अंतर को भेदने और जमीन तक पहुंचने के लिए लेजर दालों का उत्सर्जन करता है, ताकि वनस्पति के तहत इलाके की जानकारी प्राप्त की जा सके।सिस्टम 4 इको सिग्नल तक प्राप्त कर सकता है, और पेड़ों में घुस सकता है और घनी वनस्पति वाले क्षेत्रों में भी सबसे वास्तविक सतह की जानकारी को वापस फीड कर सकता है।

7. PM-1500 हाई-क्लाउड द्वारा स्वतंत्र रूप से विकसित उच्च-सटीक एयरबोर्न राडार फ्लैगशिप सिस्टम की एक नई पीढ़ी है।इसमें लंबी दूरी, उच्च बिंदु आवृत्ति, उच्च परिशुद्धता, स्थिर समग्र प्रदर्शन, उचित और उदार मूल्य और सुपर लागत प्रभावी जैसी विशेषताएं हैं।

PM-1500 . की प्रायोगिक अनुप्रयोग परियोजनाएं

1. 3डी सिटी मॉडल प्रोजेक्ट

अवलोकन: सर्वेक्षण क्षेत्र का कुल क्षेत्रफल लगभग 10 वर्ग किलोमीटर है।सर्वेक्षण क्षेत्र में मूल लेजर पॉइंट क्लाउड और तिरछी छवि प्राप्त करना आवश्यक है, और प्राप्त मूल डेटा के अनुसार 3 डी मॉडल उत्पन्न करना आवश्यक है।

आवश्यकता: एयरबोर्न राडार एरियल सर्वे टेक्नोलॉजी द्वारा प्राप्त लेजर पॉइंट क्लाउड और तिरछे कैमरे द्वारा लिए गए डिजिटल इमेज डेटा का उपयोग डिजिटल एलिवेशन मॉडल (DEM) और डिजिटल ऑर्थोफोटो मैप (DOM) बनाने और टेरेन मॉडल बनाने के लिए किया जाता है।वहीं, लेजर पॉइंट क्लाउड डेटा और लाइन ड्रॉइंग के आधार पर 3डी मॉडल तैयार किया जाता है।

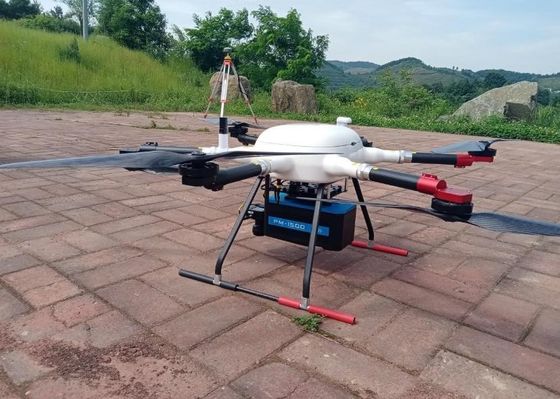

समाधान: परियोजना माप के लिए यूएवी द्वारा किए गए PM-1500 राडार को अपनाती है।टेक ऑफ और लैंडिंग पॉइंट जहां तक संभव हो व्यापक दृष्टि और उच्च ऊंचाई के साथ स्थित होना चाहिए।
