स्थलाकृतिक मानचित्रण के लिए 100-2000kHz PRR PM-1500 एयरबोर्न राडार सिस्टम

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Hi-Cloud
प्रमाणन:	ISO, others upon the requests
मॉडल संख्या:	PM-1500 एयरबोर्न राडार सिस्टम

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	negotiable
पैकेजिंग विवरण:	परिवहन मामला
प्रसव के समय:	20-30 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	15 सेट/माह

संपर्क करें

विस्तृत उत्पाद विवरण

आवेदन:	जटिल इलाके के दृश्य का स्थलाकृतिक मानचित्रण	वेव बैंड:	इन्फ्रारेड के पास (कक्षा 1 )
श्रेणी:	1500मी@60%	रेंज सटीकता:	5मिमी@50मी
कोणीय संकल्प:	0.001°	एफओवी:	75°
प्रमुखता देना:	स्थलाकृतिक एयरबोर्न राडार सिस्टम , 100kHz एयरबोर्न राडार सिस्टम , 100kHz एयरबोर्न स्थलाकृतिक राडार

100-2000kHz PRR 5mm@50m सटीकता 1500m रेंज PM-1500 एयरबोर्न राडार सिस्टम जटिल इलाके के स्थलाकृतिक मानचित्रण के लिए

वर्तमान में, पारंपरिक स्थलाकृतिक मानचित्रण ज्यादातर हवाई फोटोग्राममिति द्वारा किया जाता है, जो छोटे पैमाने के स्थलाकृतिक मानचित्र के मानचित्रण के लिए अधिक प्रभावी है।बड़े पैमाने पर स्थलाकृतिक मानचित्रण की परिचालन मांग का सामना करते हुए, विशेष रूप से उच्च बूंद और घने जंगल के साथ पर्वत स्थलाकृतिक मानचित्रण, फोटोग्राममिति की प्रयोज्यता और संचालन दक्षता में और सुधार की आवश्यकता है।3डी लेजर स्कैनिंग तकनीक के विकास और हवाई राडार प्रौद्योगिकी के उद्भव के साथ, यह जटिल इलाके के दृश्यों के स्थलाकृतिक मानचित्रण के लिए नए समाधान लाता है।

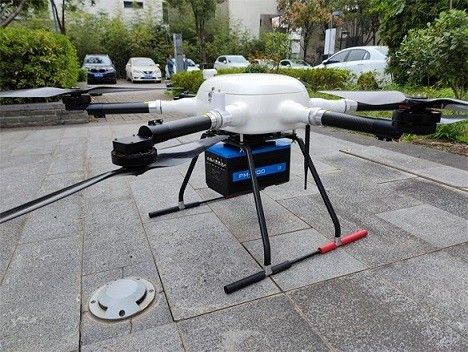

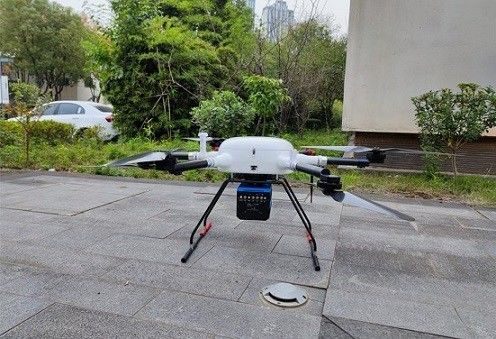

PM-1500 एयरबोर्न राडार में उच्च बिंदु आवृत्ति, उच्च लाइन आवृत्ति और लंबी दूरी की विशेषताएं हैं, जो उच्च ड्रॉप इलाके के स्थलाकृतिक मानचित्रण की कठिनाइयों को प्रभावी ढंग से हल कर सकती हैं।साथ ही PM-1500 की भी चार गुना प्रतिध्वनि है।प्रतिध्वनि जानकारी के आधार पर, वास्तविक भूभाग की जानकारी प्राप्त करने के लिए भू-वनस्पति को फ़िल्टर किया जा सकता है।भू-भाग और सतह पर आधारित 3D बिंदु क्लाउड जटिल भू-भाग दृश्यों के स्थलाकृतिक मानचित्रण की आवश्यकताओं को पूरा करने के लिए स्वचालित रूप से या अर्ध स्वचालित रूप से 4D उत्पादों का एहसास कर सकता है।

विशेषताएं

1. 5mm@50m सटीकता के साथ 1500m@60% तक लंबी दूरी

2. एफओवी 75 डिग्री, व्यापक उड़ान पट्टी, उच्च संचालन दक्षता

3. 4 बार गूंज, वास्तविक इलाके की जानकारी प्राप्त करने के लिए वनस्पति अंतराल के माध्यम से घुसना

4. रीयल टाइम पॉइंट क्लाउड डिस्प्ले, रीयल-टाइम फीडबैक डेटा

5. स्वतंत्र रूप से विकसित सॉफ्टवेयर के साथ वन-स्टॉप डेटा प्रोसेसिंग

विशेष विवरण

लेजर स्कैनर	पीआरआर	100-2000kHz
	अधिकतम मापन सीमा	1000मी@20%
	अधिकतम मापन सीमा	1500मी@60%
	रेंज सटीकता	5मिमी@50मी
	कोणीय संकल्प	0.001°
	स्कैन स्पीड	40-400 स्कैन/सेक
	एफओवी	75°
कैमरा	कैमरा संकल्प	42.4MP
कैमरा	फोकल लम्बाई	28 मिमी
पीओएस सिस्टम	स्थिति सटीकता (पोस्ट-प्रोसेसिंग)	क्षैतिज 0.01m
	स्थिति सटीकता (पोस्ट-प्रोसेसिंग)	ऊंचाई 0.02m
	अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग)	शीर्षक 0.009°
	अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग)	पिच/रोल 0.005°
प्रणाली के प्रदर्शन	आयाम	293×165×164mm
	पूर्ण सटीकता	क्षैतिज <5cm
	पूर्ण सटीकता	लंबवत <5cm
	वज़न	4.4 किग्रा
	तापमान और आर्द्रता	ऑपरेशन: -40 ℃ ~ 60 ℃, आर्द्रता 85%
	तापमान और आर्द्रता	भंडारण: -45 ℃ ~ 70 ℃, आर्द्रता 85%
