PM-1500 एयरबोर्न राडार डिटेक्शन सिस्टम एरियल लेजर स्कैनिंग 1500m रेंज

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Hi-Cloud
प्रमाणन:	ISO, others upon the requests
मॉडल संख्या:	PM-1500 हाई प्रिसिजन एयरबोर्न राडार सिस्टम

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	negotiable
पैकेजिंग विवरण:	परिवहन मामला
प्रसव के समय:	20-30 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	15 सेट/माह

संपर्क करें

विस्तृत उत्पाद विवरण

आवेदन:	राजमार्ग सर्वेक्षण और डिजाइन	एफओवी:	75°
रेंज सटीकता:	5मिमी@50मी	Max. मैक्स। Range श्रेणी:	1500 मीटर
कोणीय संकल्प:	0.001°	कैमरा संकल्प:	42.4MP
प्रमुखता देना:	एयरबोर्न राडार डिटेक्शन सिस्टम , 1500m राडार डिटेक्शन सिस्टम , 1500m रेंज एरियल लेजर स्कैनिंग

राजमार्ग सर्वेक्षण और डिजाइन के लिए 5mm@50m उच्च परिशुद्धता 1500m लंबी दूरी 40-400 स्कैन/s गति PM-1500 एयरबोर्न राडार सिस्टम

राजमार्ग डिजाइन को आधार के रूप में उच्च-सटीक डेटा की आवश्यकता होती है, जबकि पहाड़ी क्षेत्रों में आमतौर पर जटिल भूभाग और घनी वनस्पति होती है।मैनुअल सर्वेक्षण और हवाई फोटोग्रामेट्री जैसे पारंपरिक साधनों का उपयोग न केवल जटिल और कठिन संचालन और लंबी निर्माण अवधि है, बल्कि डिजाइन आवश्यकताओं को पूरा करने के लिए उच्च-सटीक स्थलाकृतिक मानचित्र और डिजिटल ग्राउंड मॉडल भी प्राप्त नहीं कर सकता है।एयरबोर्न राडार तकनीक त्रि-आयामी स्थानिक सूचना डेटा प्राप्त करने का एक उन्नत तकनीकी साधन है।यह सतह की जानकारी प्राप्त करने के लिए वनस्पति में बेहतर प्रवेश कर सकता है, जिससे पहाड़ी क्षेत्रों में राजमार्ग सर्वेक्षण और डिजाइन के तरीके और दक्षता में एक नई सफलता मिली है।

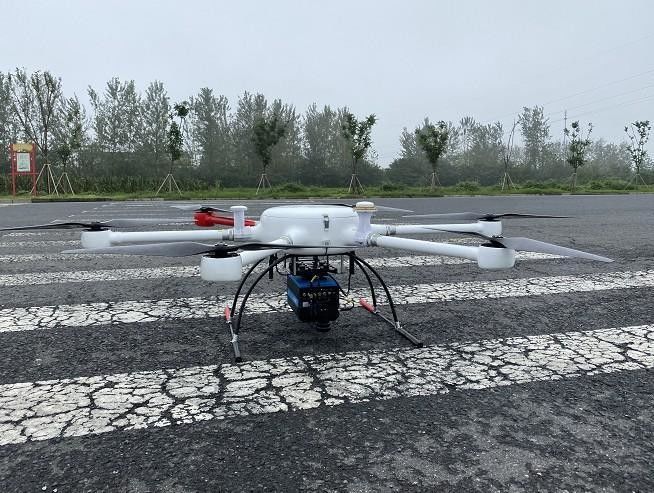

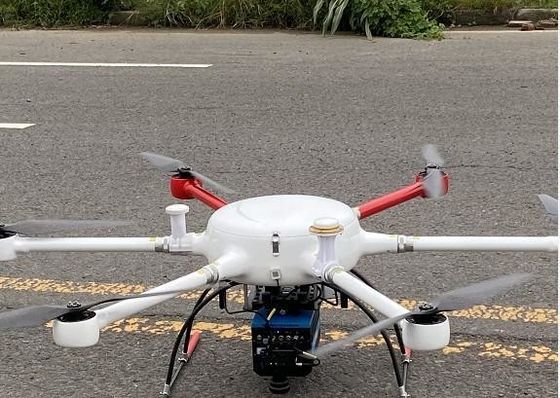

Fenghu VTOL UAV या L150 मल्टी-रोटर UAV पर लगे PM-1500 एयरबोर्न राडार सिस्टम को राजमार्ग सर्वेक्षण और डिजाइन पर प्रभावी ढंग से लागू किया जा सकता है।PM-1500 एयरबोर्न राडार सिस्टम से लैस ऑपरेशन प्लानिंग सॉफ्टवेयर के आधार पर, सर्वेक्षण क्षेत्र में डेटा अधिग्रहण मार्गों और मापदंडों की योजना बनाई गई है, और सिस्टम बुद्धिमान डेटा अधिग्रहण कर सकता है।पॉइंट क्लाउड डेटा प्री-प्रोसेसिंग और पॉइंट क्लाउड वर्गीकरण के माध्यम से, डीटीएम, डीओएम और डीएलजी जैसे राजमार्ग डिजाइन के लिए आवश्यक डिजिटल उत्पादों का उत्पादन करना आसान है।

मापदंडों

आइटम	संकेतक	मापदंडों
लेजर स्कैनर	वेव बैंड	इन्फ्रारेड के पास (कक्षा 1 )
	पीआरआर	100-2000kHz
	अधिकतम मापन सीमा	1000m@20% परावर्तन
	अधिकतम मापन सीमा	1500मी@60% परावर्तन
	रेंज सटीकता	5मिमी@50मी
	एफओवी	75°
	कोणीय संकल्प	0.001°
	स्कैन स्पीड	40-400 स्कैन/सेक
कैमरा	कैमरा संकल्प	42.4MP
कैमरा	फोकल लम्बाई	28 मिमी
पीओएस सिस्टम	स्थिति सटीकता (पोस्ट-प्रोसेसिंग)	क्षैतिज 0.01m
	स्थिति सटीकता (पोस्ट-प्रोसेसिंग)	ऊंचाई 0.02m
	अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग)	शीर्षक 0.009°
	अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग)	पिच/रोल 0.005°
प्रणाली के प्रदर्शन	आयाम	293×165×164mm
	पूर्ण सटीकता	क्षैतिज <5cm
	पूर्ण सटीकता	लंबवत <5cm
	वज़न	4.4 किग्रा
	मल्टी इको	4 बार
	तापमान और आर्द्रता	ऑपरेशन: -40 ℃ ~ 60 ℃, आर्द्रता 85%
	तापमान और आर्द्रता	भंडारण: -45 ℃ ~ 70 ℃, आर्द्रता 85%
