हाई-क्लाउड, 3डी लेजर स्कैनिंग तकनीक में अग्रणी।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Hi-Cloud |
| प्रमाणन: | ISO, others upon the requests |
| मॉडल संख्या: | PM-1500 लाइटवेट एयरबोर्न राडार सर्वेक्षण प्रणाली |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | परिवहन मामला |
| प्रसव के समय: | 20-30 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 15 सेट/माह |
| आवेदन: | बिजली लाइन निरीक्षण | पीआरआर: | 100-2000 किलोहर्ट्ज़ |
|---|---|---|---|
| Max. मैक्स। Range श्रेणी: | 1500मी@60% परावर्तन | रेंज सटीकता: | 5मिमी@50मी |
| वज़न: | 4.4 किग्रा | वेव बैंड: | इन्फ्रारेड के पास (कक्षा 1 ) |
| प्रमुखता देना: | 2000 किलोहर्ट्ज़ एरियल लिडार सर्वेइंग इक्विपमेंट,400 स्कैन/एस एरियल लिडार सर्वेइंग इक्विपमेंट,2000kHz मोबाइल लिडार सर्वे |
||
बिजली लाइन निरीक्षण के लिए उच्च परिशुद्धता 5mm@50m रेंज 1500m उच्च आवृत्ति 2000kHz PM-1500 एयरबोर्न राडार सर्वेक्षण प्रणाली
पारंपरिक बिजली लाइन निरीक्षण मुख्य रूप से मैनुअल काम पर निर्भर करता है, जो समय लेने वाली और श्रमसाध्य है, और निरीक्षण लाइन क्षेत्र घने वनस्पति से आच्छादित है, जिसे कर्मियों द्वारा एक्सेस नहीं किया जा सकता है।इसके अलावा, खड़ी पहाड़ी इलाका भी निरीक्षण प्रक्रिया में निरीक्षण कर्मियों को कुछ व्यक्तिगत सुरक्षा जोखिम रखता है।

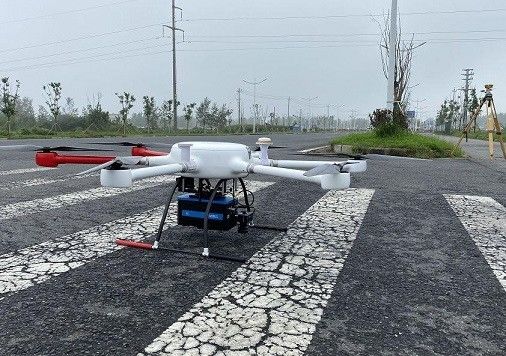

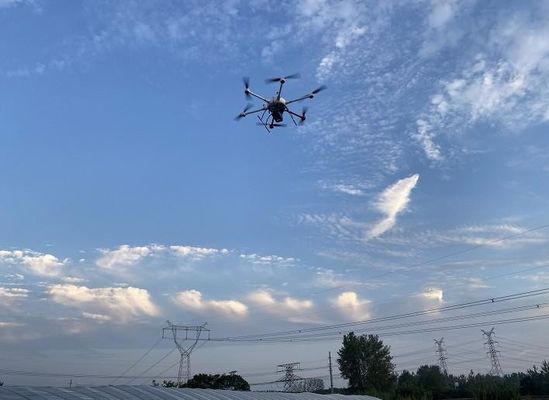

Fenghu VTOL UAV या L150 मल्टी-रोटर UAV पर लगा PM-1500 राडार सिस्टम पावर लाइन निरीक्षण प्रक्रिया में उच्च-सटीक लेजर पॉइंट क्लाउड डेटा और इमेज डेटा का बुद्धिमान अधिग्रहण कर सकता है।एक ओर, एकत्रित बिंदु क्लाउड डेटा के आधार पर, 3D वास्तविक दृश्य मॉडलिंग की जा सकती है जो प्रबंधकों के लिए बिजली लाइनों की वर्तमान स्थिति को देखने और ब्राउज़ करने के लिए सुविधाजनक है।दूसरी ओर, पॉइंट क्लाउड डेटा के स्वचालित वर्गीकरण और प्रसंस्करण के माध्यम से, बिजली लाइन गश्ती के प्रासंगिक नियमों के अनुसार, यह वास्तविक समय सुरक्षा विश्लेषण कर सकता है, लाइन पर खतरनाक बिंदुओं की गलती का पता लगा सकता है, समय पर पूर्व चेतावनी दे सकता है और खतरनाक बिंदुओं के विशिष्ट स्थान की पहचान करें।बिजली लाइन निरीक्षण में PM-1500 राडार प्रणाली का अनुप्रयोग न केवल लाइन निरीक्षण के भारी कार्यभार की समस्या को हल करता है, बल्कि लाइन निरीक्षण की दक्षता और स्वचालन में भी प्रभावी ढंग से सुधार करता है।
विनिर्देश
|
आइटम |
संकेतक | मापदंडों |
| लेजर स्कैनर | वेव बैंड | इन्फ्रारेड के पास (कक्षा 1 ) |
| पीआरआर | 100-2000 किलोहर्ट्ज़ | |
| अधिकतम मापन सीमा | 1000m@20% परावर्तन | |
| 1500मी@60% परावर्तन | ||
| रेंज सटीकता | 5मिमी@50मी | |
| कोणीय संकल्प | 0.001° | |
| स्कैन स्पीड | 40-400 स्कैन/सेक | |
| एफओवी | 75° | |
| कैमरा | कैमरा संकल्प | 42.4MP |
| फोकल लम्बाई | 28 मिमी | |
| पीओएस सिस्टम | स्थिति सटीकता (पोस्ट-प्रोसेसिंग) | क्षैतिज 0.01m |
| ऊंचाई 0.02m | ||
| अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग) | शीर्षक 0.009° | |
| पिच/रोल 0.005° | ||
| प्रणाली के प्रदर्शन | आयाम | 293×165×164mm |
| पूर्ण सटीकता | क्षैतिज <5cm | |
| लंबवत <5cm | ||
| वज़न | 4.4 किग्रा | |
| मल्टी इको | 4 बार | |
| तापमान और आर्द्रता | ऑपरेशन: -40 ℃ ~ 60 ℃, आर्द्रता 85% | |
| भंडारण: -45 ℃ ~ 70 ℃, आर्द्रता 85% |
