हाई-क्लाउड, 3डी लेजर स्कैनिंग तकनीक में अग्रणी।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Hi-Cloud |
| प्रमाणन: | ISO, others upon the requests |
| मॉडल संख्या: | PM-1500 एयरबोर्न राडार सर्वेक्षण प्रणाली |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | परिवहन मामला |
| प्रसव के समय: | 20-30 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 15 सेट/माह |
| श्रेणी: | 1500मी@60% परावर्तन | शुद्धता: | 5मिमी@50मी |
|---|---|---|---|
| कोणीय संकल्प: | 0.001° | एफओवी: | 75° |
| पीआरआर: | 100-2000 किलोहर्ट्ज़ | वेव बैंड: | इन्फ्रारेड के पास (कक्षा 1 ) |
| मल्टी इको: | 4 बार | प्रचालन तापमान: | -40 ℃ ~ 60 ℃ |
| प्रमुखता देना: | 1500 मीटर एयरबोर्न राडार सर्वे,मल्टी इको एयरबोर्न राडार सर्वे,मल्टी इको लिडार हाइड्रोग्राफिक सर्वे |
||

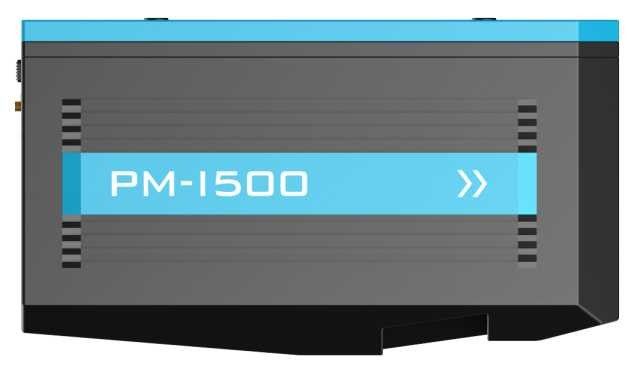

4 गुना मल्टी इको हाई प्रिसिजन 5mm@50m एक्यूरेसी एयरबोर्न राडार सर्वे सिस्टम PM-1500 1500m की लंबी रेंज के साथ
नई पीढ़ी के कोर टेक्नोलॉजी फ्रेमवर्क पर आधारित PM-1500 एयरबोर्न राडार सर्वेक्षण प्रणाली, उच्च बिंदु आवृत्ति, उच्च स्कैन आवृत्ति, उच्च परिशुद्धता और कसकर एकीकरण के साथ एक नया लॉन्च किया गया एयरबोर्न राडार है। सिस्टम का मुख्य घटक लेजर स्कैनर है मल्टी-इको टेक्नोलॉजी फंक्शन जो स्वतंत्र रूप से हाई-क्लाउड द्वारा विकसित किया गया है।इसे मल्टी रोटर यूएवी, वीटीओएल फिक्स्ड विंग यूएवी, छोटे विमान और हेलीकॉप्टर पर लागू किया जा सकता है।यह उच्च-सटीक जड़त्वीय नेविगेशन मॉड्यूल और हवाई सर्वेक्षण कैमरा को एकीकृत करता है, समकालिक रूप से 3D लेजर पॉइंट क्लाउड और POS डेटा प्राप्त कर सकता है, जल्दी से DSM, DEM और DOM उत्पन्न कर सकता है और डेटा प्रोसेसिंग और एप्लिकेशन सॉफ़्टवेयर के एक पूरे सेट के माध्यम से DLG और 3D मॉडल का उत्पादन कर सकता है।
PM-1500 एयरबोर्न राडार सर्वेक्षण प्रणाली के अनुप्रयोग क्षेत्र
नया बुनियादी सर्वेक्षण और मानचित्रण/डिजिटल 3डी मॉडलिंग/स्थलाकृति सर्वेक्षण और मानचित्रण/कैडस्ट्राल सर्वेक्षण/यातायात सर्वेक्षण/विद्युत लाइन निरीक्षण/वानिकी सर्वेक्षण/आपदा निगरानी/आदि...
PM-1500 एयरबोर्न राडार सर्वेक्षण प्रणाली के मुख्य लाभ
मैं।एकीकरण: PM-1500 एयरबोर्न राडार सर्वेक्षण प्रणाली लेजर स्कैनर, GPS, IMU और हवाई सर्वेक्षण कैमरा, आदि जैसे सेंसर को अत्यधिक एकीकृत करती है। यह हल्का और स्थापित करने में आसान है, VTOL फिक्स्ड विंग UAV, मल्टी रोटर UAV और जैसे मल्टी प्लेटफॉर्म के लिए उपयुक्त है। हेलीकॉप्टर।
द्वितीयलाइटवेट: PM-1500 एयरबोर्न राडार सर्वे सिस्टम का कुल वजन 4.4kg से कम है।यहां तक कि अगर आप यूएवी और अन्य सामान के साथ काम करने के लिए बाहर जाते हैं, तो भी एक साधारण वाहन उन सभी को लोड कर सकता है, जो बहुत सुविधाजनक है।
iii.लंबी दूरी: PM-1500 एयरबोर्न राडार सर्वेक्षण प्रणाली के 1500 मीटर की अल्ट्रा लॉन्ग रेंज बड़े स्थलाकृतिक उतार-चढ़ाव के वातावरण में संचालन सुरक्षा को सुनिश्चित करती है, और पॉइंट क्लाउड अधिग्रहण दक्षता में सुधार करती है।
iv.उच्च आवृत्ति: PM-1500 एयरबोर्न राडार सर्वेक्षण प्रणाली के प्रति सेकंड 2 मिलियन पॉइंट तक की सुपर हाई फ़्रीक्वेंसी पॉइंट क्लाउड डेटा को अधिक परिष्कृत बनाती है और वास्तव में सर्वेक्षण क्षेत्र के लैंडफ़ॉर्म को प्रतिबिंबित कर सकती है।
v. उच्च परिशुद्धता: PM-1500 एयरबोर्न राडार सर्वेक्षण प्रणाली की रेंज सटीकता 5mm@50m तक पहुंच सकती है, और सिस्टम की व्यापक सटीकता 5cm से बेहतर है, विभिन्न उच्च-सटीक अनुप्रयोग परिदृश्यों को पूरा करती है।
vi.मल्टी इको: PM-1500 एयरबोर्न राडार सर्वेक्षण प्रणाली 4 इको सिग्नल तक प्राप्त कर सकती है, और पेड़ों में घुस सकती है और घनी वनस्पति वाले क्षेत्रों में भी सबसे वास्तविक सतह की जानकारी को वापस फीड कर सकती है।
vii.लागत प्रभावी: PM-1500 एयरबोर्न राडार सर्वेक्षण प्रणाली हाई-क्लाउड द्वारा स्वतंत्र रूप से विकसित उच्च-सटीक एयरबोर्न राडार फ्लैगशिप सिस्टम की एक नई पीढ़ी है।अपने स्थिर समग्र प्रदर्शन के साथ, यह काफी लागत प्रभावी है।
PM-1500 एयरबोर्न राडार सर्वेक्षण प्रणाली के मुख्य पैरामीटर
मैं।लेजर स्कैनर
| आइटम | संकेतक | मापदंडों |
| लेजर स्कैनर | वेव बैंड | इन्फ्रारेड के पास (कक्षा 1 ) |
| पीआरआर | 100-2000 किलोहर्ट्ज़ | |
| अधिकतम मापन सीमा | 1000m@20% परावर्तन | |
| 1500मी@60% परावर्तन | ||
| रेंज सटीकता | 5मिमी@50मी | |
| कोणीय संकल्प | 0.001° | |
| स्कैन स्पीड | 40-400 स्कैन/सेक | |
| एफओवी | 75° |
द्वितीयकैमरा सिस्टम
| आइटम | संकेतक | मापदंडों |
| कैमरा | कैमरा संकल्प | 42.4MP |
| फोकल लम्बाई | 28 मिमी |
| आइटम | संकेतक | मापदंडों |
| पीओएस सिस्टम | स्थिति सटीकता (पोस्ट-प्रोसेसिंग) | क्षैतिज 0.01m |
| ऊंचाई 0.02m | ||
| अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग) | शीर्षक 0.009° | |
| पिच/रोल 0.005° |
| आइटम | संकेतक | मापदंडों |
| प्रणाली के प्रदर्शन | आयाम | 293×165×164mm |
| पूर्ण सटीकता | क्षैतिज <5cm | |
| लंबवत <5cm | ||
| वज़न | 4.4 किग्रा | |
| मल्टी इकोस | 4 बार | |
| तापमान और आर्द्रता | ऑपरेशन: -40 ℃ ~ 60 ℃, आर्द्रता 85% | |
| भंडारण: -45 ℃ ~ 70 ℃, आर्द्रता 85% |
सर्वेक्षण क्षेत्र मुख्य रूप से समतल भूभाग है जिसमें छोटे उतार-चढ़ाव और अधिकतम ऊंचाई का अंतर 20 मीटर है।सर्वेक्षण क्षेत्र में एक मुख्य सड़क है, जिसमें अधिक वनस्पति और कई घनी आबादी वाले क्षेत्र हैं।
सटीकता की आवश्यकता:
परियोजना की कठिनाइयाँ:

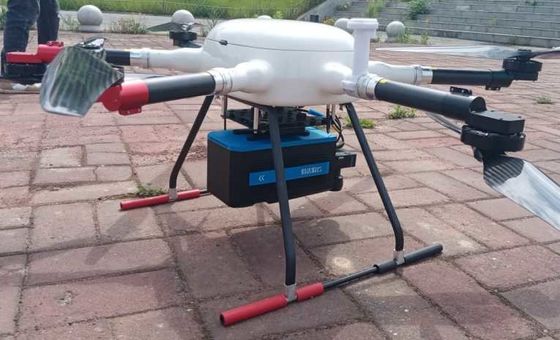

परियोजना में निवेश किए गए मुख्य उपकरण और उपकरण PM-1500 एयरबोर्न राडार सर्वेक्षण प्रणाली, L150 मल्टी-रोटर UAV प्लेटफॉर्म, हाई-टारगेट IRTK2 रिसीवर और शहरी ऑफ-रोड वाहन हैं।
नतीजा:
