हाई-क्लाउड, 3डी लेजर स्कैनिंग तकनीक में अग्रणी।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Hi-Cloud |
| प्रमाणन: | ISO, others upon the requests |
| मॉडल संख्या: | ARS-1000L एयरबोर्न राडार सर्वेक्षण |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | परिवहन मामला |
| प्रसव के समय: | 10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10 सेट/माह |
| माप श्रेणी: | 5 मी ~ 1350 मी | शुद्धता: | 15मिमी@150मी |
|---|---|---|---|
| प्राप्त गूँज की अधिकतम संख्या: | 4~15 | एफओवी (चयन योग्य): | 0 ~ 330 डिग्री (60 डिग्री ~ 90 डिग्री हवाई मोड) |
| लेजर क्लास: | कक्षा 1 (आंख सुरक्षित) | प्रचालन तापमान: | -10 ℃ ~ + 40 ℃ |
| प्रमुखता देना: | No input file specified.,Long Range Airborne LiDAR Survey,long Range lidar drone survey |
||

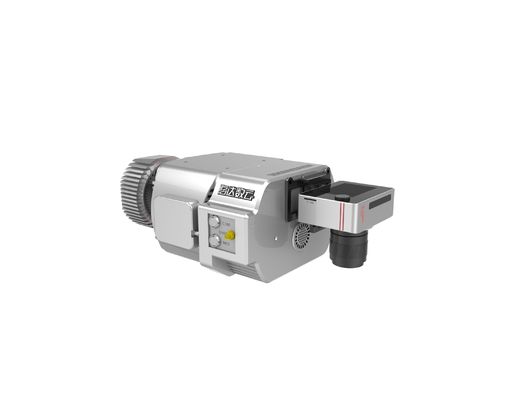

उच्च परिशुद्धता उच्च आवृत्ति एकीकृत हवाई राडार सर्वेक्षण प्रणाली ARS-1000L सटीकता के साथ 15mm@150m और रेंज 1350m
ARS-1000L एयरबोर्न राडार सर्वेक्षण प्रणाली एक Riegl राडार आधारित प्रणाली है और UAV या अन्य प्लेटफार्मों को वाहक के रूप में लेती है।इसे वुहान हाई-क्लाउड टेक्नोलॉजी कं, लिमिटेड द्वारा विकसित और निर्मित किया गया है। कई वर्षों के निरंतर पुनरावृत्त उन्नयन के बाद, सिस्टम का प्रदर्शन मजबूत है, वॉल्यूम हल्का है, स्थापना अधिक सुविधाजनक है और ऑपरेशन सरल है। इसे मान्यता दी गई है अधिकांश उपयोगकर्ताओं द्वारा।
यह उच्च परिशुद्धता लेजर, उच्च परिभाषा कैमरा, जीपीएस, एमईएमएस जड़त्वीय नेविगेशन और भंडारण नियंत्रण इकाई जैसे सेंसर को एकीकृत करता है।स्वतंत्र बौद्धिक संपदा और एकीकृत मल्टी-सेंसर एकीकरण प्रौद्योगिकी की टाइम सिंक्रोनाइज़ेशन तकनीक द्वारा समर्थित, यह सिंक्रोनस रूप से 3D लेजर पॉइंट क्लाउड, POS डेटा और इमेज डेटा प्राप्त करता है।
ARS-1000L एयरबोर्न राडार सर्वेक्षण प्रणाली के विशिष्ट अनुप्रयोग परिदृश्य
ARS-1000L एयरबोर्न राडार सर्वेक्षण प्रणाली की मुख्य विशेषताएं
1. उच्च परिशुद्धता: 150 मीटर की माप सीमा के तहत, सटीकता 15 मिमी से बेहतर है;सिस्टम की पूर्ण सटीकता 5 सेमी से बेहतर है, जो अधिकांश एप्लिकेशन परिदृश्यों की जरूरतों को पूरा करती है।
2. उच्च आवृत्ति: सिस्टम की लेजर उत्सर्जन आवृत्ति 750000 अंक/सेकेंड है।उच्च आवृत्ति वाले राडार उपकरण को तेज परिभ्रमण गति के साथ UAV से लैस किया जा सकता है।उसी समय, अधिक डेटा प्राप्त किया जा सकता है, जिससे डेटा अधिग्रहण दक्षता में सुधार होता है।
3. लंबी माप सीमा: राडार प्रणाली की अधिकतम सीमा 1350m है;लंबी दूरी की माप उपकरण की अधिग्रहण दक्षता में सुधार कर सकती है और एक ही समय में अधिक बिंदु क्लाउड डेटा एकत्र कर सकती है।

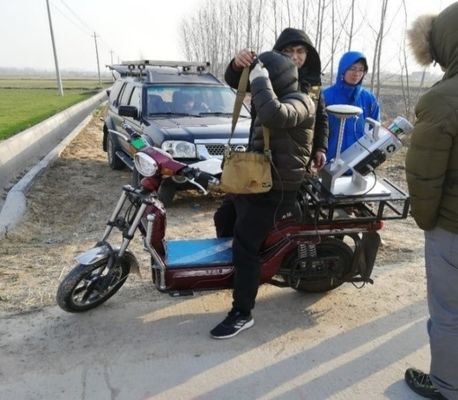

4. मल्टी प्लेटफॉर्म: न केवल मुख्यधारा के मल्टी रोटर यूएवी और वीटीओएल फिक्स्ड विंग यूएवी के लिए उपयुक्त है, बल्कि ऑपरेशन के लिए वाहन और बैकपैक प्लेटफॉर्म पर भी लगाया जा सकता है।
5. उच्च एकीकरण: हार्डवेयर आर्किटेक्चर में 3 डी लेजर स्कैनर, पीओएस मॉड्यूल और प्रशंसक को एकीकृत करता है;कुल वजन 4.5kg से कम है।
6. उच्च सुरक्षा: रैक और सिस्टम के बीच कोई अंतर नहीं है, जो उपकरण की स्थिरता और विश्वसनीयता सुनिश्चित करता है;उपकरण के लिए कुछ भौतिक सुरक्षा प्रदान करने और अनावश्यक क्षति को कम करने के लिए एक मालिकाना हल्के टक्कर-रोधी सुरक्षात्मक आस्तीन प्रदान करता है;हानि निवारण मॉड्यूल वैकल्पिक है।
ARS-1000L एयरबोर्न राडार सर्वेक्षण प्रणाली के पैरामीटर विनिर्देश
| सूचक | पैरामीटर | सूचक | पैरामीटर |
| पूर्ण सटीकता |
क्षैतिज <5cm लंबवत <5cm |
अधिकतम मापन सीमा | 1350मी @60% |
| वज़न | 4.5 किग्रा | न्यूनतम मापन रेंज | 5m |
| भंडारण | 1टीबी एसएसडी | रेंज सटीकता | 15मिमी @ 150मी |
| इनपुट वोल्टेज | 20 ~ 30 वी | दोहराव सटीकता | 10 मिमी @ 150 मी |
| बिजली की खपत | <75W | मैक्स।प्रभावी बिंदु आवृत्ति | 750000 अंक/सेक |
| प्रचालन तापमान | -10 ℃ ~ + 40 ℃ | एफओवी (चयन योग्य) | 0~330° 60°~90° हवाई मोड |
| भंडारण पर्यावरण | -20 ℃ ~ + 50 ℃ आर्द्रता <85% |
कोणीय संकल्प | 0.001° |
| लेजर क्लास | वर्ग 1 (आंख सुरक्षित) |
स्थिति सटीकता (पोस्ट-प्रोसेसिंग) | क्षैतिज 0.01m ऊंचाई 0.02m |
| समायोजन के लिए लेजर गियर | 6 स्तर | अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग) | शीर्षक 0.010° पिच/रोल 0.005° |
| प्राप्त गूँज की अधिकतम संख्या | 4~15 | कैमरा संकल्प | 42.4MP |
| स्कैन आवृत्ति (चयन योग्य) | 10 ~ 200 स्कैन / एस | कैमरा वजन | <500g |
पर्वतीय क्षेत्र में पवन फार्म सर्वेक्षण
सर्वेक्षण क्षेत्र मुख्यतः पहाड़ी क्षेत्र है।पवन फार्म सर्वेक्षण क्षेत्र में औसत ऊंचाई अधिक है, और माप क्षेत्र के कुछ क्षेत्रों में ऊंचाई में गिरावट 300 मीटर से अधिक है।पूरे पवन फार्म में लगभग 12 वर्ग किलोमीटर का क्षेत्र शामिल है।वनस्पति उपोष्णकटिबंधीय सदाबहार चौड़ी पत्ती वाला जंगल है, जिसमें बड़ी वनस्पति कवरेज दर और विभिन्न प्रकार हैं।
सर्वेक्षण क्षेत्र का भूभाग जटिल है, ऊँचाई का अंतर बड़ा है, यातायात असुविधाजनक है, जलवायु का वातावरण खराब है।सर्वेक्षण क्षेत्र में 100 मीटर से अधिक की ऊंचाई वाले कई पवन टरबाइन हैं, इसलिए मार्ग को डिजाइन करना मुश्किल है।दृष्टि की रेखा गंभीर रूप से अवरुद्ध है, और टेक-ऑफ बिंदु का पता लगाना मुश्किल है।
परियोजना ARS-1000L एयरबोर्न लेजर माप प्रणाली को अपनाती है।कुल सात उड़ानों के लिए पूरे सर्वेक्षण क्षेत्र में तीन टेकऑफ़ और लैंडिंग बिंदु चुने गए हैं।
