हाई-क्लाउड, 3डी लेजर स्कैनिंग तकनीक में अग्रणी।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Hi-Cloud |
| प्रमाणन: | ISO, others upon the requests |
| मॉडल संख्या: | PM-1500 उच्च परिशुद्धता UAV राडार प्रणाली |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | परिवहन मामला |
| प्रसव के समय: | 20-30 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 15 सेट/माह |
| आवेदन: | सड़क सर्वेक्षण और desigh | पीआरआर: | 100-2000kHz |
|---|---|---|---|
| प्रचालन तापमान: | -40 ℃ ~ 60 ℃ | मल्टी इको: | 4 बार |
| श्रेणी: | 1500मी@60% | शुद्धता: | 5मिमी@50मी |
| प्रमुखता देना: | 2000kHz UAV राडार सिस्टम,5mm@50m UAV राडार System,5mm@50m राडार रोड सर्वे |
||
सड़क सर्वेक्षण और डिजाइन के लिए 4.4kg उच्च परिशुद्धता 5mm@50m लंबी दूरी 1500m उच्च आवृत्ति 2000kHz PM-1500 UAV राडार सिस्टम
राष्ट्रीय अर्थव्यवस्था के विकास को बढ़ावा देने के लिए परिवहन उद्योग एक बुनियादी उद्योग है।यह उत्पादन और दैनिक जीवन में बहुत महत्वपूर्ण भूमिका निभाता है।परिवहन बुनियादी ढांचे के निर्माण में तेजी लाने के लिए सड़क की जानकारी का सटीक और कुशल अधिग्रहण और अद्यतन करना बहुत महत्वपूर्ण है।प्रारंभिक योजना योजना से लेकर अंतिम निर्माण ड्राइंग डिजाइन तक, राजमार्ग सर्वेक्षण के प्रत्येक चरण में आवश्यक सटीकता ग्रेड और सर्वेक्षण परिणामों के पैमाने अलग-अलग होते हैं।इसलिए, उच्च-सटीक और बहु-स्तरीय विशाल जानकारी को कुशलतापूर्वक प्राप्त करने और उपयोग करने का तरीका राजमार्ग सर्वेक्षण का लक्ष्य है।अन्य माप विधियों की तुलना में, एयरबोर्न राडार (लाइट डिटेक्शन एंड रेंजिंग, राडार) तकनीक एक ऐसी तकनीक है जो उच्च अस्थायी और स्थानिक रिज़ॉल्यूशन के साथ भू-स्थानिक जानकारी को लगातार, स्वचालित रूप से, जल्दी और कुशलता से प्राप्त कर सकती है।साथ ही, यह वन क्षेत्रों और पहाड़ी क्षेत्रों के लिए उपयुक्त है, जो राजमार्ग सर्वेक्षण की दक्षता में सुधार करने में बहुत मददगार है।

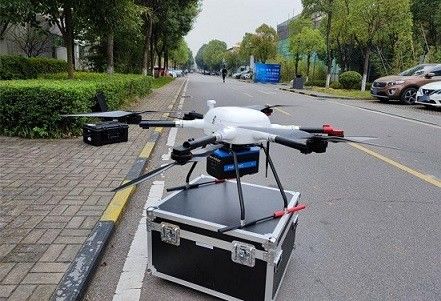

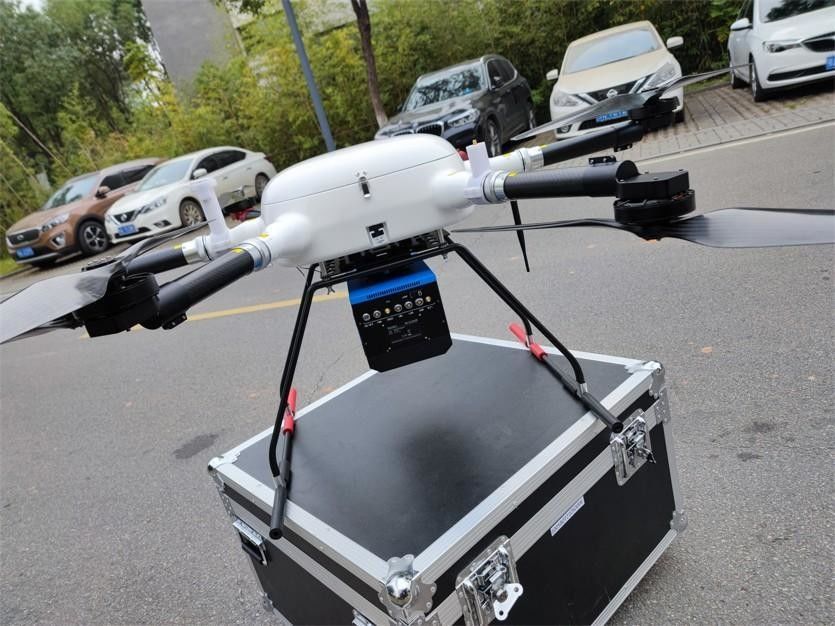

PM-1500 एयरबोर्न राडार सिस्टम L150 मल्टी-रोटर UAV या Fenghu VTOL UAV पर लगा हुआ है, जो रोड लाइन के एक बड़े क्षेत्र को स्थित करने के लिए स्कैन कर सकता है, और फिर क्षेत्र का 3D लेजर पॉइंट क्लाउड डेटा प्राप्त कर सकता है।पॉइंट क्लाउड डेटा पर डीनोइज़िंग, फ़िल्टरिंग और अन्य संचालन के माध्यम से, सर्वेक्षण क्षेत्र के स्थलाकृतिक मानचित्र, डिजिटल ग्राउंड मॉडल, लंबवत और क्षैतिज अनुभाग मानचित्र जैसे समृद्ध डेटा उत्पाद प्राप्त किए जा सकते हैं, ताकि सड़क के लिए स्थलाकृतिक मानचित्र और अन्य बुनियादी डेटा प्रदान किया जा सके। सर्वेक्षण और डिजाइन।
विशेषताएं
1. वीटीओएल फिक्स्ड विंग यूएवी / मल्टी-रोटर यूएवी / हेलीकॉप्टर के रूप में मल्टी प्लेटफॉर्म
2. 2M अंक / उच्च आवृत्ति,अधिक एप्लिकेशन परिदृश्य अनलॉक करें
3. 1500 मीटर लंबी रेंज,75° FoV, कार्यों के लिए अधिक कुशल
4. 5 मिमी @ 50 मीटर सटीकता, विभिन्न उच्च-सटीक अनुप्रयोग परिदृश्यों को पूरा कर सकती है
5.4 बार गूँज का समर्थन करता है, एफईडबैक वास्तविक भूभाग
6. विश्वसनीय प्रणाली, अत्यधिक एकीकृत औरअभिनव रूप से अनुकूलित
मापदंडों
| लेजर स्कैनर | वेव बैंड | इन्फ्रारेड के पास (कक्षा 1 ) |
| पीआरआर | 100-2000kHz | |
| रेंज सटीकता | 5मिमी@50मी | |
| कोणीय संकल्प | 0.001° | |
| मैक्स।श्रेणी | 1500मी@60% | |
| स्कैन स्पीड | 40-400 स्कैन/सेक | |
| एफओवी | 75° | |
| कैमरा | कैमरा संकल्प | 42.4MP |
| फोकल लम्बाई | 28 मिमी | |
| पीओएस सिस्टम | स्थिति सटीकता (पोस्ट-प्रोसेसिंग) | क्षैतिज 0.01m |
| ऊंचाई 0.02m | ||
| अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग) | शीर्षक 0.009° | |
| पिच/रोल 0.005° | ||
| प्रणाली के प्रदर्शन | आयाम | 293×165×164mm |
| पूर्ण सटीकता | क्षैतिज <5cm | |
| लंबवत <5cm | ||
| वज़न | 4.4 किग्रा | |
| मल्टी इको | 4 बार | |
| तापमान और आर्द्रता | ऑपरेशन: -40 ℃ ~ 60 ℃, आर्द्रता 85% | |
| भंडारण: -45 ℃ ~ 70 ℃, आर्द्रता 85% |
