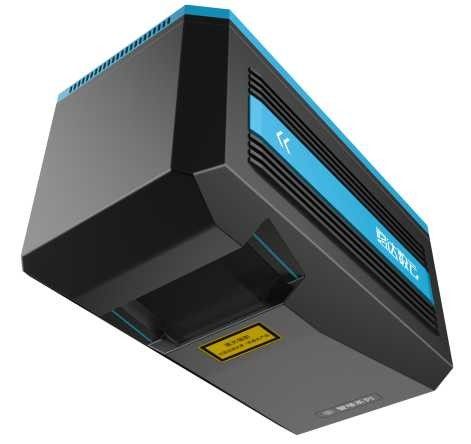

लाइटवेट हाई फ़्रीक्वेंसी UAV राडार सिस्टम PM-1500 100-2000Khz

1500 मीटर रेंज के साथ उच्च फ्रीयूेंसी 2 मिलियन पॉइंट/एस उच्च सटीकता 5mm@50m लाइटवेट 4.4kg UAV राडार सिस्टम PM-1500

नई पीढ़ी के कोर टेक्नोलॉजी फ्रेमवर्क पर आधारित PM-1500 UAV राडार प्रणाली, उच्च बिंदु आवृत्ति, उच्च लाइन आवृत्ति, उच्च परिशुद्धता और उच्च एकीकरण के साथ एक नया लॉन्च किया गया घरेलू एयरबोर्न राडार है।मल्टी इको तकनीक के साथ लेजर स्कैनर का मुख्य घटक वुहान हाई-क्लाउड टेक्नोलॉजी कं, लिमिटेड द्वारा स्वतंत्र रूप से विकसित किया गया है।पूरी प्रणाली उच्च परिशुद्धता जड़त्वीय नेविगेशन मॉड्यूल और हवाई सर्वेक्षण कैमरा जैसे मॉड्यूल को एकीकृत करती है।अभिनव रूप से अनुकूलित संरचना के साथ, PM-1500 UAV राडार सिस्टम का वजन केवल 4.4kg है।PM-1500 को विभिन्न वाहकों पर लगाया जा सकता है, जैसे मल्टी रोटर यूएवी, वीटीओएल फिक्स्ड विंग यूएवी, छोटे विमान और हेलीकॉप्टर।

स्वतंत्र बौद्धिक संपदा अधिकारों और एकीकृत मल्टी-सेंसर एकीकरण तकनीक की टाइम सिंक्रोनाइज़ेशन तकनीक द्वारा समर्थित, यह सिंक्रोनस रूप से 3D लेजर पॉइंट क्लाउड और POS डेटा प्राप्त कर सकता है, जल्दी से DSM, DEM और DOM उत्पन्न कर सकता है और डेटा के एक पूरे सेट के माध्यम से DLG और 3D मॉडल तैयार कर सकता है। प्रसंस्करण और अनुप्रयोग सॉफ्टवेयर।

यह बुनियादी सर्वेक्षण और मानचित्रण, डिजिटल 3 डी मॉडलिंग, स्थलाकृतिक सर्वेक्षण और मानचित्रण, भूकर सर्वेक्षण, यातायात सर्वेक्षण, बिजली लाइन निरीक्षण, वानिकी सर्वेक्षण, आपदा निगरानी आदि जैसे विभिन्न क्षेत्रों में व्यापक रूप से लागू होता है।

PM-1500 . की विशिष्टता

पीएम-1500 . की विशेषताएं

• लंबी दूरी: 1500m@60% परावर्तन।अल्ट्रा लॉन्ग रेंजिंग सिस्टम को उच्च उड़ान ऊंचाई और तेज गति के साथ एक उड़ान प्लेटफॉर्म ले जाने में सक्षम बनाता है, एक व्यापक उड़ान बेल्ट सेट करता है, और एक ही समय में अधिक बिंदु क्लाउड डेटा एकत्र करता है, जो बिंदु क्लाउड अधिग्रहण दक्षता में काफी सुधार करता है।
• उच्च परिशुद्धता: सीमा सटीकता = 5 मिमी @ 50 मीटर, सिस्टम सटीकता<5 सेमी।सटीकता कर सकते हैंविभिन्न उच्च-सटीक अनुप्रयोग परिदृश्यों को पूरा करें।
• उच्च आवृत्ति: प्रति सेकंड 2 मिलियन अंक तक।पॉइंट क्लाउड डेटा अधिक परिष्कृत होते हैं और सर्वेक्षण क्षेत्र के लैंडफॉर्म को अधिक सही मायने में प्रतिबिंबित कर सकते हैं।
• एकीकरण: PM-1500 UAV राडार प्रणाली की समग्र संरचना को नवीन रूप से अनुकूलित किया गया है।यह लेजर स्कैनर, जीपीएस, आईएमयू और हवाई सर्वेक्षण कैमरा इत्यादि जैसे सेंसर को अत्यधिक एकीकृत करता है।
• लाइटवेट: 4.4 किग्रा।इसे कोई भी व्यक्ति आसानी से ले जा सकता है।यह वीटीओएल फिक्स्ड विंग यूएवी, मल्टी रोटर यूएवी और हेलीकॉप्टर जैसे मल्टी प्लेटफॉर्म के लिए उपयुक्त है।
• मल्टी इको: 4 बार इको।PM-1500 UAV राडार सिस्टम मल्टी इको तकनीक लागू करता है।सिस्टम में लेजर स्कैनिंग सेंसर वनस्पति अंतर को भेदने और जमीन तक पहुंचने के लिए लेजर दालों का उत्सर्जन करता है, ताकि वनस्पति के तहत इलाके की जानकारी प्राप्त की जा सके।
• लागत प्रभावी: हाई-क्लाउड द्वारा स्वतंत्र रूप से विकसित उच्च परिशुद्धता यूएवी लीडर फ्लैगशिप सिस्टम।यह काफी लागत प्रभावी है और स्थिर प्रदर्शन प्रदान करता है।

PM-1500 . की आवेदन परियोजनाएं

1. 3D सिटी मॉडल प्रोजेक्ट: 3D मॉडल के माध्यम से भवन की ऊंचाई प्राप्त करें, तिरछी छवि और जमीन की तस्वीरों के माध्यम से भवन की जानकारी प्राप्त करें, और फिर भवन सूचना डेटाबेस का निर्माण करें।

2. स्थलाकृतिक मानचित्रण परियोजना:

• बिंदु घनत्व की आवश्यकता 16pt/m² से बेहतर है;
• क्षैतिज/ऊर्ध्वाधर सटीकता आवश्यकताएं: 5cm, 1:500 स्थलाकृतिक सर्वेक्षण और मानचित्रण आवश्यकता को पूरा करें।

3. 500 केवी डीसी ट्रांसमिशन लाइन परियोजना का निरीक्षण: परियोजना की निरीक्षण लाइन 500 केवी डीसी ट्रांसमिशन लाइन खंड है, जिसमें 3 बेस टावर और 2 अंतराल शामिल हैं, जिनकी कुल लंबाई लगभग 0.8 किमी है।
