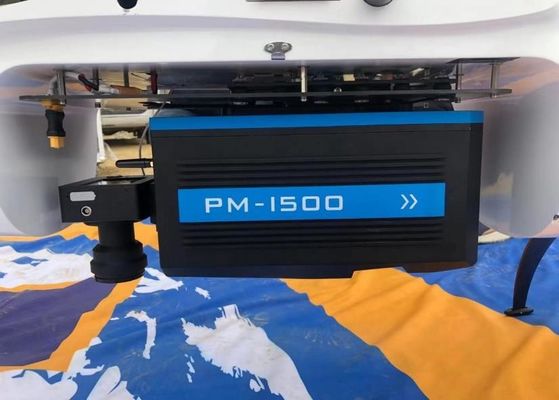

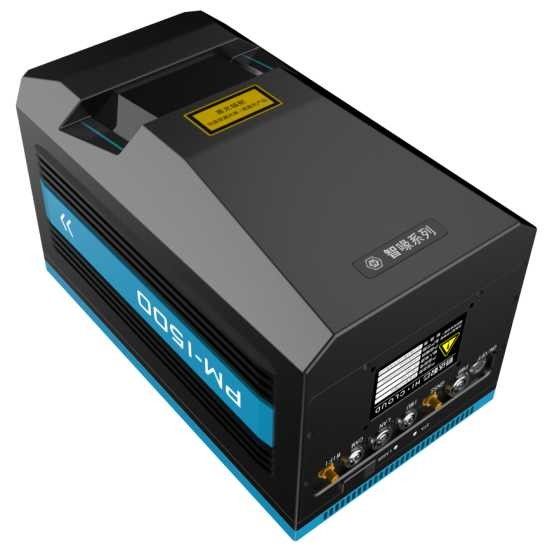

1500 मीटर लंबी दूरी की एकीकृत यूएवी मैपिंग सिस्टम PM-1500 राडार मैपिंग उपकरण

5 मिमी @ 50 मीटर सटीकता और 1500 मीटर लंबी दूरी की एकीकृत यूएवी मैपिंग सिस्टम पीएम -1500 2 मिलियन पॉइंट / एस उच्च आवृत्ति के साथ

नई पीढ़ी के कोर टेक्नोलॉजी फ्रेमवर्क पर आधारित पीएम-1500 यूएवी मैपिंग सिस्टम, हाई पॉइंट फ़्रीक्वेंसी, हाई लाइन फ़्रीक्वेंसी, हाई प्रिसिजन और हाई इंटीग्रेशन के साथ एक नया लॉन्च किया गया घरेलू एयरबोर्न राडार है।सिस्टम का मुख्य घटक मल्टी-इको टेक्नोलॉजी फंक्शन वाला लेजर स्कैनर है जिसे वुहान हाई-क्लाउड टेक्नोलॉजी कं, लिमिटेड द्वारा स्वतंत्र रूप से विकसित किया गया है।एकीकृत उच्च-सटीक लेजर स्कैनर, उच्च-सटीक पीओएस (जीपीएस, आईएमयू) और अन्य सेंसर, स्वतंत्र बौद्धिक संपदा अधिकारों और एकीकृत मल्टी-सेंसर एकीकरण प्रौद्योगिकी के समय सिंक्रनाइज़ेशन तकनीक द्वारा समर्थित, यह 3 डी लेजर पॉइंट क्लाउड और पीओएस डेटा को सिंक्रोनाइज़ कर सकता है। , जल्दी से DSM, DEM और DOM जेनरेट करें और डेटा प्रोसेसिंग और एप्लिकेशन सॉफ्टवेयर के एक पूरे सेट के माध्यम से DLG और 3D मॉडल तैयार करें।

यह तेजी से उड़ने वाले मोबाइल प्लेटफॉर्म पर जमीन पर घने उच्च-सटीक लेजर पॉइंट क्लाउड डेटा प्राप्त करने के लिए मल्टी रोटर यूएवी, वीटीओएल फिक्स्ड विंग यूएवी, छोटे विमान और हेलीकॉप्टर पर लागू किया जा सकता है।यह व्यापक रूप से सर्वेक्षण ग्रेड मैपिंग, डिजिटल 3 डी मॉडलिंग, स्थलाकृतिक सर्वेक्षण और मानचित्रण, भूकर सर्वेक्षण, यातायात सर्वेक्षण, बिजली लाइन निरीक्षण, वानिकी सर्वेक्षण, आपदा निगरानी और अन्य क्षेत्रों में उपयोग किया जाता है।

PM-1500 . के विनिर्देश

पीएम-1500 . की विशेषताएं

1. उच्च परिशुद्धता:PM-1500 UAV मैपिंग सिस्टम की रेंज सटीकता 5mm@50m तक पहुंच सकती है, और सिस्टम की व्यापक सटीकता 5cm से बेहतर है, जो विभिन्न उच्च-सटीक अनुप्रयोग परिदृश्यों को पूरा करती है।

2. लंबी दूरी: अधिकतम सीमा 1500m@60% तक पहुंच सकती है।अल्ट्रा लॉन्ग रेंजिंग बड़े स्थलाकृतिक उतार-चढ़ाव के वातावरण में संचालन सुरक्षा सुनिश्चित करता है और सिस्टम को उच्च उड़ान ऊंचाई और तेज गति के साथ एक उड़ान प्लेटफॉर्म ले जाने में सक्षम बनाता है, एक व्यापक उड़ान बेल्ट सेट करता है, और एक ही समय में अधिक बिंदु क्लाउड डेटा एकत्र करता है।

3. उच्च आवृत्ति: आवृत्ति तक पहुंच सकती हैप्रति सेकंड 2 मिलियन अंक।यह उच्च आवृत्ति पॉइंट क्लाउड डेटा को अधिक परिष्कृत बनाती है और ग्राउंड ऑब्जेक्ट निर्देशांक को फ़िट करने के बजाय सर्वेक्षण क्षेत्र के लैंडफ़ॉर्म को अधिक सही मायने में प्रतिबिंबित कर सकती है।इसके अलावा, उच्च आवृत्ति वाले राडार उपकरण को तेज परिभ्रमण गति के साथ UAV से लैस किया जा सकता है, जो संचालन दक्षता में सुधार कर सकता है।

4. मल्टी इको: PM-1500 UAV मैपिंग सिस्टम 4 इको सिग्नल तक प्राप्त कर सकता है।सिस्टम में लेजर स्कैनिंग सेंसर वनस्पति अंतर को भेदने और जमीन तक पहुंचने के लिए लेजर दालों का उत्सर्जन करता है, ताकि वनस्पति के तहत इलाके की जानकारी प्राप्त की जा सके।

5. एकीकरण: यह लेजर स्कैनर, जीपीएस, आईएमयू और हवाई सर्वेक्षण कैमरा इत्यादि जैसे सेंसर को अत्यधिक एकीकृत करता है। यह वीटीओएल फिक्स्ड विंग यूएवी, मल्टी रोटर यूएवी और हेलीकॉप्टर जैसे मल्टी प्लेटफॉर्म के लिए उपयुक्त है।

6. लाइटवेट: सिस्टम का कुल वजन 4.4 किग्रा से कम है। इसे कोई भी व्यक्ति आसानी से ले जा सकता है, चाहे वह हवाई जहाज से हो या हाई-स्पीड रेल से।

7. लागत प्रभावी: पीएम-1500 यूएवी मैपिंग सिस्टम स्वतंत्र रूप से हाई-क्लाउड द्वारा विकसित किया गया है।इसमें लंबी दूरी, उच्च बिंदु आवृत्ति, उच्च परिशुद्धता, स्थिर समग्र प्रदर्शन, उचित और उदार मूल्य और सुपर लागत प्रभावी जैसी विशेषताएं हैं।

PM-1500 . द्वारा प्रैक्टिकल प्रोजेक्ट

500kV डीसी ट्रांसमिशन लाइन का निरीक्षण

परियोजना का अवलोकन: परियोजना की निरीक्षण लाइन 500kV डीसी ट्रांसमिशन लाइन खंड है, जिसमें 3 बेस टावर और 2 अंतराल शामिल हैं, जिसकी कुल लंबाई लगभग 0.8km है। इस खंड में ट्रांसमिशन लाइन विद्युतीकृत है, जिसमें लहरदार इलाके, वनस्पति कवरेज, समृद्ध है जियोमॉर्फिक प्रकार, टावरों और सड़कों के बीच अच्छी इंटरविज़िबिलिटी टावरों के नीचे पहुंच सकती है।

परियोजना की आवश्यकता: खतरे बिंदु स्थिति विश्लेषण / खतरे बिंदु भविष्य कहनेवाला विश्लेषण / घटक स्थिति मात्रात्मक विश्लेषण

समाधान: PM-1500 UAV मैपिंग सिस्टम का उपयोग डेटा अधिग्रहण के लिए किया जाता है।डीएलजी और 3डी मॉडल के उत्पादन के लिए डीएसएम/डीईएम जल्दी से तैयार किया जाएगा।

नतीजा:
