4.5 किग्रा मल्टी प्लेटफॉर्म स्थलाकृतिक यूएवी मैपिंग सिस्टम एआरएस-1000 एल यूएवी एरियल सर्वे

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Hi-Cloud
प्रमाणन:	ISO, others upon the requests
मॉडल संख्या:	ARS-1000L यूएवी मैपिंग सिस्टम

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	negotiable
पैकेजिंग विवरण:	परिवहन मामला
प्रसव के समय:	10 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	10 सेट/माह

संपर्क करें

विस्तृत उत्पाद विवरण

वज़न:	4.5 किग्रा	भंडारण:	1टीबी एसएसडी
अधिकतम सीमा:	1350मी @60%	रेंज सटीकता:	15मिमी @ 150मी
एफओवी (चयन योग्य):	0 ~ 330 ° 60 ° ~ 90 ° हवाई मोड के साथ	कोणीय संकल्प:	0.001°
प्रचालन तापमान:	-10 ℃ ~ + 40 ℃	भंडारण पर्यावरण:	-20℃~+50℃; -20 ℃ ~ + 50 ℃; Humidity < 85% आर्द्रता <85%
प्रमुखता देना:	स्थलाकृतिक यूएवी मैपिंग सिस्टम , एरियल यूएवी मैपिंग सिस्टम , 4.5 किग्रा यूएवी एरियल सर्वे

उच्च सुरक्षा 4.5kg रेंज 1350m@60% मल्टी प्लेटफॉर्म UAV मैपिंग सिस्टम ARS-1000L 15mm@150m सटीकता के साथ

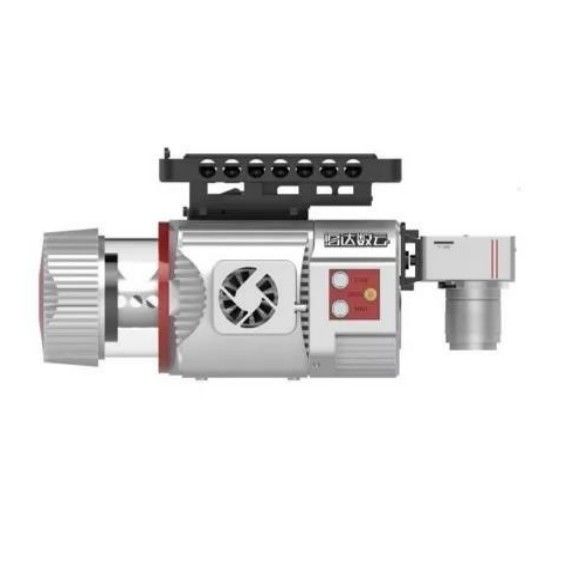

Riegl राडार पर आधारित, UAV मैपिंग सिस्टम ARS-1000L हाई-क्लाउड द्वारा विकसित और निर्मित किया गया है।यह उच्च परिशुद्धता लेजर, उच्च परिभाषा कैमरा, जीपीएस, एमईएमएस जड़त्वीय नेविगेशन और भंडारण नियंत्रण इकाई के मॉड्यूल के साथ एक उच्च एकीकृत प्रणाली है।मजबूत प्रदर्शन, हल्की मात्रा, सुविधाजनक स्थापना और सरल संचालन के फायदे के साथ, इसे अधिकांश उपयोगकर्ताओं द्वारा मान्यता प्राप्त है और व्यापक रूप से आपातकालीन मानचित्रण, स्थलाकृतिक मानचित्रण, बिजली लाइन निरीक्षण, राजमार्ग सर्वेक्षण, तटीय चट्टान सर्वेक्षण, उत्खनन और भरने की मात्रा में उपयोग किया जाता है। गणना, पुरातात्विक सर्वेक्षण और मानचित्रण और अन्य क्षेत्र।

यूएवी मैपिंग सिस्टम के विनिर्देश ARS-1000L

1. सिस्टम प्रदर्शन

सूचक	पैरामीटर
पूर्ण सटीकता	क्षैतिज <5cm खड़ा <5 सेमी
वज़न	4.5 किग्रा
भंडारण	1टीबी एसएसडी
इनपुट वोल्टेज	20 ~ 30 वी
बिजली की खपत	<75W
प्रचालन तापमान	-10 ℃ ~ + 40 ℃
भंडारण पर्यावरण	-20 ℃ ~ + 50 ℃ आर्द्रता <85%
लेजर क्लास	वर्ग 1 (आंख सुरक्षित)

2. लेजर स्कैनर

सूचक	पैरामीटर
अधिकतम मापन सीमा	1350मी @60%
न्यूनतम मापन रेंज	5m
रेंज सटीकता	15मिमी @ 150मी
दोहराव सटीकता	10 मिमी @ 150 मी
मैक्स।प्रभावी बिंदु आवृत्ति	750000 अंक/सेक
समायोजन के लिए लेजर गियर	6 स्तर
प्राप्त गूँज की अधिकतम संख्या	4~15
एफओवी (चयन योग्य)	0~330° 60°~90° हवाई मोड
स्कैन आवृत्ति (चयन योग्य)	10 ~ 200 स्कैन / एस
कोणीय संकल्प	0.001°

3. पीओएस सिस्टम

सूचक	पैरामीटर
स्थिति सटीकता (पोस्ट-प्रोसेसिंग)	क्षैतिज 0.01m ऊंचाई 0.02m
अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग)	शीर्षक 0.010° पिच/रोल 0.005°

4. कैमरा सिस्टम

सूचक	पैरामीटर
कैमरा संकल्प	42.4MP
कैमरा वजन	<500g

यूएवी मैपिंग सिस्टम की विशेषताएं ARS-1000L

1. सिस्टम 3डी लेजर स्कैनर, पीओएस मॉड्यूल और फैन को हार्डवेयर आर्किटेक्चर में एकीकृत करता है, जो न केवल सिस्टम के समग्र प्रदर्शन और स्थिरता को बढ़ाता है, बल्कि वॉल्यूम को चरम पर भी संपीड़ित करता है, और कुल वजन 4.5 किग्रा से कम है .

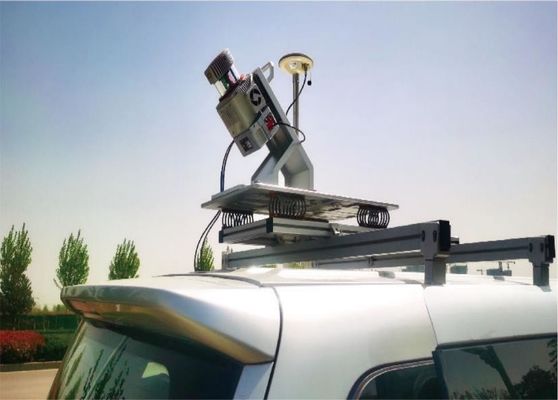

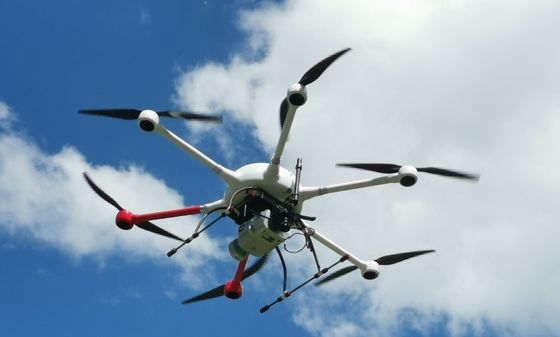

2. सिस्टम की छोटी मात्रा और वजन इसे विभिन्न वाहक प्लेटफार्मों पर अच्छी तरह से ले जाने में सक्षम बनाता है।यह न केवल मुख्यधारा के मल्टी रोटर यूएवी और वीटीओएल फिक्स्ड विंग यूएवी के लिए उपयुक्त है, बल्कि ऑपरेशन के लिए वाहन और बैकपैक प्लेटफॉर्म पर भी लगाया जा सकता है।चाहे एयरबोर्न, वाहन या बैकपैक मोड में, सिस्टम ऑपरेशन साइट पर तेजी से स्थापना और तैनाती को पूरा करने के लिए संबंधित इंस्टॉलेशन फर्मवेयर से लैस है।

3. पूरी प्रणाली तेजी से स्लाइडिंग संरचना डिजाइन को अपनाती है, और रैक और सिस्टम के बीच कोई अंतर नहीं है, जो उपकरण की स्थिरता और विश्वसनीयता सुनिश्चित करता है।स्थापना के दौरान शिकंजा की कोई आवश्यकता नहीं है, जो साइट पर परिनियोजन समय में सुधार करता है।इसके अलावा, सिस्टम उपकरणों के लिए कुछ भौतिक सुरक्षा प्रदान करने और कुछ कठोर वातावरण और आपात स्थितियों में उपकरणों को अनावश्यक क्षति को कम करने के लिए एक मालिकाना हल्के टक्कर-रोधी सुरक्षात्मक आस्तीन भी प्रदान करता है।इसके अलावा, हानि निवारण मॉड्यूल वैकल्पिक है।यूएवी के खो जाने के बाद, उपकरण की खोज को सुविधाजनक बनाने के लिए उपकरण की स्थिति भी पाई जा सकती है।

4. राडार सिस्टम की अधिकतम रेंज 1350m है, और सिस्टम बड़े इलाके में गिरावट के साथ भी सामान्य रूप से काम कर सकता है।लंबी दूरी की माप उपकरण की अधिग्रहण दक्षता में भी सुधार कर सकती है और एक ही समय में अधिक बिंदु क्लाउड डेटा एकत्र कर सकती है।

5. सिस्टम की लेजर उत्सर्जन आवृत्ति प्रति सेकंड 750000 अंक है।एक उच्च बिंदु आवृत्ति का अर्थ है कि यह सर्वेक्षण क्षेत्र में भू-आकृति को बेहतर ढंग से प्रतिबिंबित कर सकता है और अधिक महीन बिंदु क्लाउड डेटा प्राप्त कर सकता है।इसके अलावा, उच्च आवृत्ति वाले राडार उपकरण को तेज परिभ्रमण गति के साथ UAV से लैस किया जा सकता है।उसी समय, अधिक डेटा प्राप्त किया जा सकता है, जिससे डेटा अधिग्रहण दक्षता में सुधार होता है।

6. सिस्टम की पूर्ण सटीकता 5 सेमी से बेहतर है, जो अधिकांश एप्लिकेशन परिदृश्यों की जरूरतों को पूरा करती है।150 मीटर की माप सीमा के तहत, सटीकता 15 मिमी से बेहतर है।

यूएवी मैपिंग सिस्टम ARS-1000L . की व्यावहारिक अनुप्रयोग परियोजना

पर्वतीय क्षेत्र में पवन फार्म सर्वेक्षण

अवलोकन

सर्वेक्षण क्षेत्र मुख्यतः पहाड़ी क्षेत्र है।पवन फार्म सर्वेक्षण क्षेत्र में औसत ऊंचाई अधिक है, और माप क्षेत्र के कुछ क्षेत्रों में ऊंचाई में गिरावट 300 मीटर से अधिक है।पूरे पवन फार्म में लगभग 12 वर्ग किलोमीटर का क्षेत्र शामिल है।वनस्पति उपोष्णकटिबंधीय सदाबहार चौड़ी पत्ती वाला जंगल है, जिसमें बड़ी वनस्पति कवरेज दर और विभिन्न प्रकार हैं।

कठिनाइयों

सर्वेक्षण क्षेत्र का भूभाग जटिल है, ऊँचाई का अंतर बड़ा है, यातायात असुविधाजनक है, जलवायु का वातावरण खराब है।सर्वेक्षण क्षेत्र में 100 मीटर से अधिक की ऊंचाई वाले कई पवन टरबाइन हैं, इसलिए मार्ग को डिजाइन करना मुश्किल है।दृष्टि की रेखा गंभीर रूप से अवरुद्ध है, और टेक-ऑफ बिंदु का पता लगाना मुश्किल है।

समाधान

परियोजना ARS-1000L एयरबोर्न लेजर माप प्रणाली को अपनाती है।कुल सात उड़ानों के लिए पूरे सर्वेक्षण क्षेत्र में तीन टेकऑफ़ और लैंडिंग बिंदु चुने गए हैं।
