मल्टी प्लेटफार्म यूएवी मैपिंग सिस्टम एआरएस -200 लीडर उच्च सटीकता 15 मिमी

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Hi-Cloud
प्रमाणन:	ISO, others upon the requests
मॉडल संख्या:	एआरएस -200 यूएवी मैपिंग सिस्टम

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	negotiable
पैकेजिंग विवरण:	परिवहन मामला
प्रसव के समय:	20-30 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	10 सेट/माह

संपर्क करें

विस्तृत उत्पाद विवरण

माप श्रेणी:	3 से 330 मीटर	एफओवी:	60°~90°
रेंज सटीकता:	15मिमी @ 150मी	दोहराव सटीकता:	10 मिमी @ 150 मी
प्रचालन तापमान:	-10 ℃ ~ + 40 ℃	मल्टी इको:	5 बार
प्रमुखता देना:	राडार UAV मैपिंग सिस्टम , 15mm UAV मैपिंग सिस्टम , 15mm लिडार मैपिंग सिस्टम;

मल्टी प्लेटफॉर्म मैपिंग सिस्टम ARS-200 राडार 15mm की उच्च सटीकता और 100000 पॉइंट्स/s . की उच्च आवृत्ति के साथ

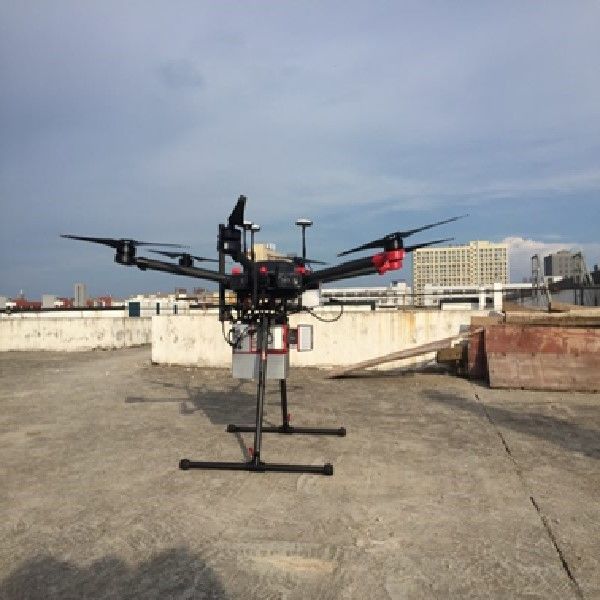

ARS-200 मैपिंग सिस्टम एक एयरबोर्न राडार है जिसे मल्टी प्लेटफॉर्म, जैसे मल्टी रोटर यूएवी, वाहन और बैकपैक पर लगाया जा सकता है।यह एक Riegl राडार आधारित प्रणाली है जिसे Hi-Cloud द्वारा विकसित और निर्मित किया गया है।संपूर्ण एकीकृत प्रणाली में उच्च-परिशुद्धता लेजर, उच्च-परिभाषा कैमरा, जीपीएस, एमईएमएस जड़त्वीय नेविगेशन और भंडारण नियंत्रण इकाई जैसे विभिन्न सेंसर शामिल हैं।हाई-क्लाउड की टाइम सिंक्रोनाइज़ेशन तकनीक के साथ, ARS-200 सिस्टम सिंक्रोनस रूप से 3D लेजर पॉइंट क्लाउड, POS डेटा और इमेज डेटा प्राप्त करता है।

प्रणाली की मुख्य विशेषताएं:

मैं।यह कई तरह के कैरियर प्लेटफॉर्म को सपोर्ट करता है।विभिन्न उद्योग दिशाओं और अनुप्रयोग परिदृश्यों के अनुसार, इसका उपयोग यूएवी, ऑटोमोबाइल और बैकपैक के साथ किया जा सकता है।

द्वितीयप्रत्येक प्लेटफ़ॉर्म संबंधित रैपिड इंस्टॉलेशन स्ट्रक्चर डिज़ाइन से लैस है, जो स्क्रू फ्री रैपिड इंस्टॉलेशन का एहसास कर सकता है, साइट पर इंस्टॉलेशन और परिनियोजन समय को बहुत कम कर सकता है, और एक भी व्यक्ति बिना किसी टूल के जल्दी से इंस्टॉल कर सकता है।

iii.सिस्टम का वाटरप्रूफ और डस्टप्रूफ ग्रेड IP64 से बेहतर है।सामान्य कामकाजी माहौल में, शरीर में कोई धूल प्रवेश और नमी संघनन नहीं होता है, और उपकरण सामान्य रूप से काम कर सकते हैं।

iv.उपकरण हल्का और कॉम्पैक्ट है, जिसका वजन केवल 2.5 किग्रा है।हल्के उपकरण।

सुविधाओं और फायदों के आधार पर, एआरएस -200 यूएवी मैपिंग सिस्टम का व्यापक रूप से आपातकालीन मानचित्रण, स्थलाकृतिक मानचित्रण, बिजली लाइन निरीक्षण, राजमार्ग सर्वेक्षण, तटीय चट्टान सर्वेक्षण, उत्खनन और भरने की गणना, पुरातात्विक सर्वेक्षण और मानचित्रण और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जा सकता है।

एआरएस -200 यूएवी मैपिंग सिस्टम विनिर्देश

आइटम	सूचक	पैरामीटर
प्रणाली के प्रदर्शन	पूर्ण सटीकता	क्षैतिज <5cm खड़ा<5 सेमी
	वज़न	2.5 किलो
	भंडारण	256GB एसएसडी
	प्रचालन तापमान	-10 ℃ ~ + 40 ℃
	भंडारण पर्यावरण	-20 ℃ ~ + 50 ℃ आर्द्रता <85%
	लेजर क्लास	कक्षा 1 (आंख सुरक्षित)
लेजर स्कैनर	अधिकतम मापन सीमा	330मी @80% 290मी @60%
	न्यूनतम मापन रेंज	3मी
	रेंज सटीकता	15मिमी @ 150मी
	दोहराव सटीकता	10 मिमी @ 150 मी
	मैक्स।प्रभावी बिंदु आवृत्ति	100000 अंक/एस
	प्राप्त गूँज की अधिकतम संख्या	5
	एफओवी (चयन योग्य)	0~360° 60°~90° हवाई मोड
	स्कैन आवृत्ति (चयन योग्य)	10 ~ 100 स्कैन/एस
	कोणीय संकल्प	0.001°
पीओएस सिस्टम	स्थिति सटीकता (पोस्ट-प्रोसेसिंग)	क्षैतिज 0.01m ऊंचाई 0.02m
पीओएस सिस्टम	अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग)	शीर्षक 0.012° पिच/रोल 0.005°
कैमरा सिस्टम	कैमरा संकल्प	≥24MP
कैमरा सिस्टम	कैमरा वजन	<500g

प्रणाली की राजमार्ग सर्वेक्षण परियोजना

परियोजना की मुख्य लाइन लगभग 8 किमी लंबी है।सर्वेक्षण क्षेत्र मुख्य रूप से पहाड़ी इलाका है, जिसकी औसत ऊंचाई 600 मीटर है।नदी सर्वेक्षण क्षेत्र को पार करती है, और कुछ क्षेत्रों में ऊंचाई में गिरावट बड़ी है।सर्वेक्षण क्षेत्र में वनस्पति हरे-भरे हैं, ज्यादातर सदाबहार चौड़े पत्ते वाले जंगल और कम झाड़ियाँ हैं।

परियोजना का मुख्य कार्य हवाई राडार सर्वेक्षण और राजमार्ग के कुछ खंड के बिंदु क्लाउड प्रोसेसिंग है।बिंदु बादल उन्नयन का माध्य वर्ग त्रुटि 15 सेमी से कम होना आवश्यक है।

राजमार्ग पर यातायात के कारण पारंपरिक सर्वेक्षण और मानचित्रण संचालन अधिक खतरनाक है।सर्वेक्षण क्षेत्र में घनी वनस्पति और बड़ी ऊंचाई में गिरावट के कारण जीएनएसएस रिसीवर के लिए उपग्रह संकेत प्राप्त करना मुश्किल है।

इस परियोजना में एआरएस-200 यूएवी मैपिंग सिस्टम लागू है।प्रक्षेपवक्र गणना, बिंदु बादल गठबंधन और अन्य डेटा प्रसंस्करण प्रक्रियाओं के बाद, बिंदु बादल परिणाम इस प्रकार है:
