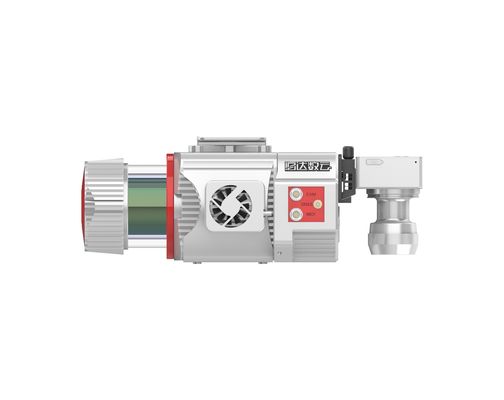

पुरातत्व सर्वेक्षण के लिए एआरएस-1000 एरियल लाइटवेट यूएवी मैपिंग सिस्टम

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Hi-Cloud
प्रमाणन:	ISO, others upon the requests
मॉडल संख्या:	ARS-1000 एयरबोर्न लेजर मापन प्रणाली

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	negotiable
पैकेजिंग विवरण:	परिवहन मामला
प्रसव के समय:	10 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	5 सेट/माह

संपर्क करें

विस्तृत उत्पाद विवरण

वज़न:	4.5 किग्रा	श्रेणी:	5मी से 920मी
रेंज सटीकता:	15मिमी @ 150मी	एफओवी (चयन योग्य):	0 ~ 330 डिग्री (60 डिग्री ~ 90 डिग्री हवाई मोड)
कोणीय संकल्प:	0.001°	इनपुट वोल्टेज:	20 ~ 30 वी
बिजली की खपत:	<75W	लेजर क्लास:	कक्षा 1 (आंख सुरक्षित)
प्रमुखता देना:	लाइटवेट यूएवी मैपिंग सिस्टम , पुरातत्व यूएवी मैपिंग सिस्टम , यूएवी सर्वेक्षण और मैपिंग सिस्टम

920m@60% रेंज 15mm@150m रेंज सटीकता 4.5kg ARS-1000 लाइटवेट UAV मैपिंग सिस्टम 10~200 स्कैन/s स्कैन स्पीड के साथ

ARS-1000 लाइटवेट UAV मैपिंग सिस्टम एक Riegl राडार आधारित एयरबोर्न राडार सिस्टम है।पूरी प्रणाली को वुहान हाई-क्लाउड टेक्नोलॉजी कं, लिमिटेड द्वारा विकसित और निर्मित किया गया है।यह उच्च परिशुद्धता लेजर, उच्च परिभाषा कैमरा, जीपीएस, एमईएमएस जड़त्वीय नेविगेशन और भंडारण नियंत्रण इकाई जैसे विभिन्न सेंसर को एकीकृत करता है।स्वतंत्र बौद्धिक संपदा और एकीकृत मल्टी-सेंसर एकीकरण प्रौद्योगिकी की टाइम सिंक्रोनाइज़ेशन तकनीक द्वारा समर्थित, यह सिंक्रोनस रूप से 3 डी लेजर पॉइंट क्लाउड, पीओएस डेटा और इमेज डेटा भी प्राप्त कर सकता है।प्रणाली में हल्के वजन, सुविधाजनक परिवहन और परिणाम प्रसंस्करण की उच्च दक्षता के फायदे हैं।इसका व्यापक रूप से आपातकालीन मानचित्रण, स्थलाकृतिक मानचित्रण, बिजली लाइन निरीक्षण, राजमार्ग सर्वेक्षण, तटीय चट्टान सर्वेक्षण, उत्खनन और भरने की गणना, पुरातात्विक सर्वेक्षण और मानचित्रण और अन्य क्षेत्रों में उपयोग किया जा सकता है।

विनिर्देश

ARS-1000 लाइटवेट UAV मैपिंग सिस्टम

	आइटम	मापदंडों
प्रणाली के प्रदर्शन	पूर्ण सटीकता	± 5 सेमी
	वज़न	4.5 किग्रा
	ऑपरेशन मोड	हवाई/वाहन घुड़सवार/बैकपैक
लेजर स्कैनिंग यूनिट	लेजर वर्गीकरण	वर्ग 1
	मैक्स।माप श्रेणी	920मी@60%
	मैक्स।प्रभावी स्कैन गति	500,000 अंक/सेकंड
	डेटा अद्यतन दर	200 हर्ट्ज
	एफओवी	330°
	कोणीय संकल्प	0.001°
	मल्टी-इको फंक्शन	उपलब्ध
इन की	स्थिति सटीकता (पोस्ट-प्रोसेसिंग)	क्षैतिज	0.01m
		ऊंचाई	0.02m
	बिल्कुल सही जा रहे	0.010°
	पिच / रोल सटीकता	0.005°

विशेषताएं

स्थापित करने में आसान, एकल व्यक्ति द्वारा किसी भी उपकरण के बिना स्थापना
संचालित करने में आसान, शुरू करने के लिए एक क्लिक, रिमोट कंट्रोल
उच्च सटीकता, 5cm . तक पूर्ण सटीकता
मल्टी प्लेटफॉर्म, एयरबोर्न, व्हीकल माउंटेड और बैकपैक मोड पर लागू
कैलिब्रेशन मुक्त, एकीकृत डिजाइन, बहु सेंसर की सापेक्ष स्थिति तय
बेस स्टेशन फ्री, बेस स्टेशन लगाने की जरूरत नहीं

का आवेदनराजमार्ग सर्वेक्षण परियोजना

1.परियोजना अवलोकन:

सर्वेक्षण क्षेत्र का भूभाग जटिल है, वनस्पति हरी-भरी है और ऊँचाई का अंतर बड़ा है।लगभग 60 किमी की कुल लंबाई के साथ दो राजमार्गों को मापने की आवश्यकता है।

2. परियोजना की आवश्यकता और कठिनाइयाँ:

प्रासंगिक मानकों, तकनीकी विशिष्टताओं और प्रक्रियाओं के अनुसार सड़क के मध्य रेखा के दोनों किनारों पर 100 मीटर (200 मीटर बैंडविड्थ) के लंबवत और क्षैतिज खंड माप के लिए जिम्मेदार रहें, और आउटपुट परिणाम 1 के अनुसार होंगे। :500 मैपिंग आवश्यकताएँ।

ऊंचे पहाड़, उबड़-खाबड़ रास्ते, हरी-भरी वनस्पति और हाईवे पर घने ट्रैफिक के कारण फील्ड सर्वे का काम खतरनाक है.

3. समाधान

परियोजना की विशिष्ट स्थिति के अनुसार, एआरएस-1000 लाइटवेट यूएवी मैपिंग सिस्टम को 200 मीटर की सापेक्ष ऊंचाई के अनुसार सड़क के साथ उड़ान डेटा एकत्र करने के लिए अपनाया जाता है।
