हाई-क्लाउड, 3डी लेजर स्कैनिंग तकनीक में अग्रणी।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Hi-Cloud |
| प्रमाणन: | ISO, others upon the requests |
| मॉडल संख्या: | एआरएस-1000 यूएवी मैपिंग सिस्टम |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | परिवहन मामला |
| प्रसव के समय: | 10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5 सेट/माह |
| माप श्रेणी: | 5m ~ 920m | शुद्धता: | 15मिमी@150मी |
|---|---|---|---|
| प्रचालन तापमान: | -10 ℃ ~ + 40 ℃ | भंडारण पर्यावरण: | -20℃~+50℃ ; -20 ℃ ~ + 50 ℃; Humidity < 85% आर्द्रता <85% |
| एफओवी (चयन योग्य): | 0~330° <60°~90° हवाई मोड> | कोणीय संकल्प: | 0.001° |
| लेजर क्लास: | कक्षा 1 (आंख सुरक्षित) | वज़न: | 4.5 किग्रा |
| प्रमुखता देना: | 920m UAV मैपिंग सिस्टम,4.5kg UAV मैपिंग सिस्टम,4.5kg ड्रोन लिडार सर्वे |
||
920m लंबी दूरी की मजबूत स्थिरता उच्च एकीकरण UAV मैपिंग सिस्टम ARS-1000 15mm@150m सटीकता के साथ

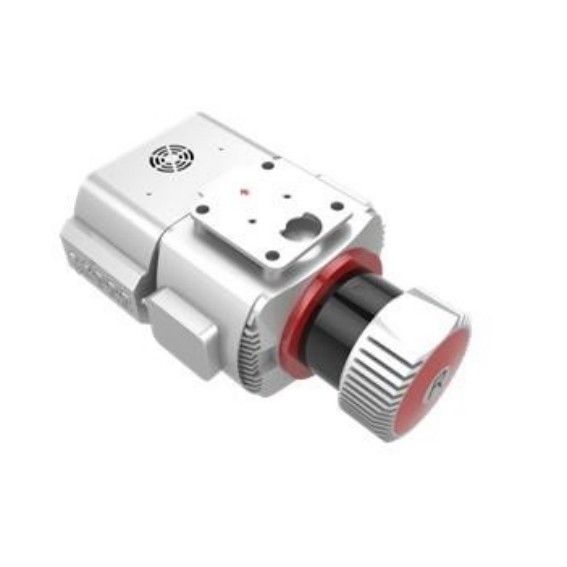

ARS-1000 UAV मैपिंग सिस्टम एक Riegl राडार आधारित प्रणाली है।इसे वुहान हाई-क्लाउड टेक्नोलॉजी कं, लिमिटेड द्वारा विकसित और निर्मित किया गया है। सिस्टम उच्च-सटीक लेजर, हाई-डेफिनिशन कैमरा, जीपीएस, एमईएमएस इनर्टियल नेविगेशन और स्टोरेज कंट्रोल यूनिट इत्यादि जैसे विभिन्न सेंसर को एकीकृत करता है। यह सिंक्रोनस रूप से 3 डी लेजर प्राप्त कर सकता है पॉइंट क्लाउड, पीओएस डेटा और इमेज डेटा।
DSM, DEM, DOM, DLG को सुसज्जित डेटा प्रोसेसिंग और एप्लिकेशन सॉफ़्टवेयर के माध्यम से जल्दी से उत्पन्न किया जा सकता है।हल्के वजन, सुविधाजनक परिवहन और परिणाम प्रसंस्करण की उच्च दक्षता के फायदे के साथ, सिस्टम का व्यापक रूप से विभिन्न अनुप्रयोग क्षेत्रों जैसे कि आपातकालीन मानचित्रण, स्थलाकृतिक मानचित्रण, बिजली लाइन निरीक्षण, राजमार्ग सर्वेक्षण, उत्खनन और भरने की मात्रा की गणना, तटीय चट्टान सर्वेक्षण में उपयोग किया जाता है। , पुरातत्व सर्वेक्षण और मानचित्रण आदि।
एआरएस-1000 यूएवी मैपिंग सिस्टम की मुख्य विशेषताएं
1. एकीकरण।एआरएस-1000 यूएवी मैपिंग सिस्टम एक एकीकृत हार्डवेयर प्लेटफॉर्म आर्किटेक्चर में 3डी लेजर स्कैनिंग सेंसर, इनर्टियल नेविगेशन सिस्टम और जीपीएस को एकीकृत करता है।छोटी मात्रा और वजन उपकरण को ले जाने और स्थापित करने में आसान बनाते हैं।
2. मजबूत स्थिरता।एम्बेडेड एकीकृत प्लेटफ़ॉर्म सिस्टम को अधिक शक्तिशाली और स्थिर बनाता है, और सिस्टम सटीकता में सुधार करता है।
3. वास्तविक समय की निगरानी।प्रणाली लंबी दूरी और उच्च गति डेटा ट्रांसमिशन रेडियो स्टेशन से लैस है।सिस्टम के संचालन की स्थिति की दूर से निगरानी की जा सकती है, ताकि ऑपरेटरों को किसी भी समय ऑपरेशन की स्थिति मिल सके।
4. लंबी माप सीमा।जमीनी वस्तुओं की 60% परावर्तन की स्थिति के तहत, उपकरण की अधिकतम माप सीमा 920m हो सकती है।

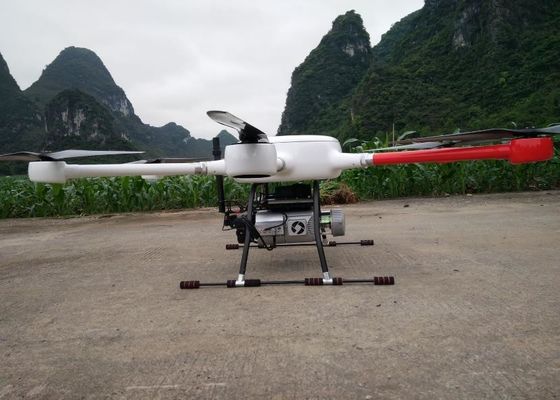

5. मल्टी प्लेटफॉर्म।छोटी मात्रा और एकीकृत एकीकरण के कारण, सिस्टम विभिन्न वाहक प्लेटफार्मों, जैसे मल्टी रोटर यूएवी, वीटीओएल फिक्स्ड विंग यूएवी के अनुकूल हो सकता है, और यह विभिन्न ऑपरेशन मोड जैसे वाहन माउंटेड और बैकपैक मोड के लिए भी अनुकूल हो सकता है।
एआरएस-1000 यूएवी मैपिंग सिस्टम के विनिर्देश
1. सिस्टम प्रदर्शन
| पूर्ण सटीकता |
क्षैतिज <5cm खड़ा <5 सेमी |
| वज़न | 4.5 किग्रा |
| भंडारण | 1टीबी एसएसडी |
| इनपुट वोल्टेज | 20 ~ 30 वी |
| बिजली की खपत | <75W |
| प्रचालन तापमान | -10 ℃ ~ + 40 ℃ |
| भंडारण पर्यावरण | -20 ℃ ~ + 50 ℃ आर्द्रता <85% |
| लेजर क्लास | वर्ग 1 (आंख सुरक्षित) |
2. लेजर स्कैनर
| अधिकतम मापन सीमा | 920मी @60% |
| न्यूनतम मापन रेंज | 5m |
| रेंज सटीकता | 15मिमी @ 150मी |
| दोहराव सटीकता | 10 मिमी @ 150 मी |
| मैक्स।प्रभावी बिंदु आवृत्ति | 500000 अंक/एस |
| समायोजन के लिए लेजर गियर | 6 स्तर |
| प्राप्त गूँज की अधिकतम संख्या | 4~15 |
| एफओवी (चयन योग्य) | 0~330° 60°~90° हवाई मोड |
| स्कैन आवृत्ति (चयन योग्य) | 10 ~ 200 स्कैन / एस |
| कोणीय संकल्प | 0.001° |
3. पीओएस सिस्टम
| स्थिति सटीकता (पोस्ट-प्रोसेसिंग) | क्षैतिज 0.01m ऊंचाई 0.02m |
| अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग) | शीर्षक 0.010° पिच/रोल 0.005° |
| कैमरा संकल्प | 42.4MP |
| कैमरा वजन | <500g |
एआरएस-1000 यूएवी मैपिंग सिस्टम का अनुप्रयोग
राजमार्ग सर्वेक्षण परियोजना
अवलोकन:
सर्वेक्षण क्षेत्र का भूभाग जटिल है, वनस्पति हरी-भरी है और ऊँचाई का अंतर बड़ा है।लगभग 60 किमी की कुल लंबाई के साथ दो राजमार्गों को मापने की आवश्यकता है।
आवश्यकता:
प्रासंगिक मानकों, तकनीकी विशिष्टताओं और प्रक्रियाओं के अनुसार सड़क के मध्य रेखा के दोनों किनारों पर 100 मीटर (200 मीटर बैंडविड्थ) के लंबवत और क्षैतिज खंड माप के लिए जिम्मेदार रहें, और आउटपुट परिणाम 1 के अनुसार होंगे। :500 मैपिंग आवश्यकताएँ।
कठिनाइयाँ:
ऊंचे पहाड़, उबड़-खाबड़ रास्ते, हरी-भरी वनस्पति और हाईवे पर घने ट्रैफिक के कारण फील्ड सर्वे का काम खतरनाक है.
समाधान:
परियोजना की विशिष्ट स्थिति के अनुसार, 200 मीटर की सापेक्ष ऊंचाई के अनुसार सड़क के साथ उड़ान डेटा एकत्र करने के लिए ARS-1000 प्रणाली को अपनाया जाता है।
