HiScan-C मोबाइल राडार भूमि सर्वेक्षण 5mm@40m शुद्धता विरूपण निगरानी प्रणाली

150m/300/600m@90% रेंज 200स्कैन/सेकेंड स्पीड 5mm@40m सटीकता हाईस्कैन-सी मोबाइल राडार सिस्टम टनल सेक्शन मॉनिटरिंग के लिए

शहरी रेल ट्रांज़िट ने नागरिकों को बहुत सुविधा दी है, लेकिन ट्रेन के संचालन के समय में वृद्धि के साथ, आसपास की भूगर्भीय स्थितियों में परिवर्तन, साथ ही साथ आसन्न इंजीनियरिंग निर्माण के प्रभाव से सुरंग ट्रैक विरूपण और गंभीर सुरक्षा जोखिम पैदा होंगे।हालांकि, पारंपरिक सुरंग निगरानी पद्धति में कम निगरानी दक्षता, कम स्वचालन की डिग्री है, और इसमें बहुत समय और श्रम लागत लगती है।

3 डी लेजर मोबाइल माप प्रौद्योगिकी के उदय के साथ, इसमें उच्च दक्षता, गैर-संपर्क और पहल की विशेषताएं हैं।यह उच्च-सटीक और उच्च-घनत्व बिंदु क्लाउड डेटा प्राप्त कर सकता है, और इनडोर प्रसंस्करण के माध्यम से उच्च-गुणवत्ता वाले सुरंग अनुभाग निगरानी परिणाम प्राप्त कर सकता है।हाईस्कैन श्रृंखला 3 डी लेजर मोबाइल माप प्रणाली पारंपरिक निगरानी विधियों की कमियों को प्रभावी ढंग से हल कर सकती है, जिससे सुरंग निगरानी अधिक कुशल और सुविधाजनक हो जाती है।

विशेषताएं

1. स्व-विकसित नए सर्वेक्षण और मानचित्रण उपकरण HiScan-C उच्च-सटीक मोबाइल राडार प्रणाली में उच्च स्तर का उत्पादन, स्थिर और विश्वसनीय प्रणाली है, और इसके डेटा का व्यापक रूप से बुनियादी इलाके के सर्वेक्षण और मानचित्रण, शहरी विशेष सर्वेक्षण, यातायात में उपयोग किया जा सकता है। सर्वेक्षण और डिजाइन इंटरनेट सड़क दृश्य नक्शा, 3 डी डिजिटल शहर और अन्य क्षेत्र।

2. 5 मिमी @ 40 मीटर उच्च रेंज सटीकता के साथ, सिस्टम का व्यापक रूप से उच्च-सटीक अनुप्रयोग क्षेत्रों जैसे सड़क दृश्य मानचित्र, बुनियादी इलाके मानचित्रण, शहरी नगरपालिका घटक सर्वेक्षण, यातायात सर्वेक्षण सूचनाकरण, शहरी भूनिर्माण सर्वेक्षण, डिजिटल / बुद्धिमान 3 डी शहर में व्यापक रूप से उपयोग किया जा सकता है। और इसी तरह।

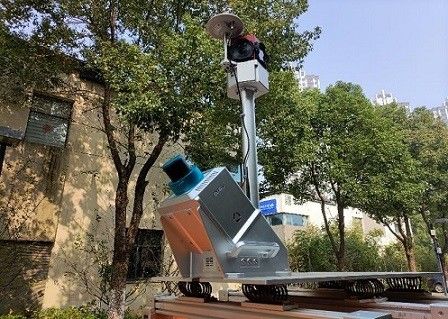

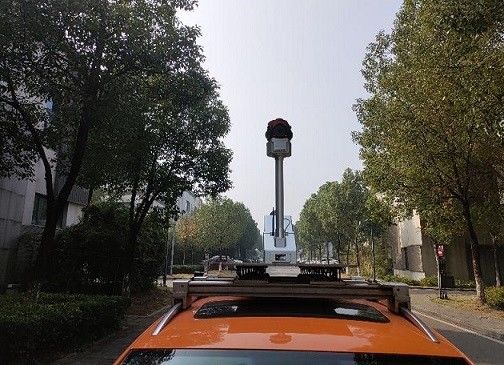

3. HiScan-C उच्च-परिशुद्धता मोबाइल राडार प्रणाली को कारों, जहाजों या अन्य मोबाइल वाहकों पर आसानी से स्थापित किया जा सकता है, और इसमें एक मिलियन स्तर की लेजर उत्सर्जन आवृत्ति होती है।कैरियर के हाई-स्पीड मूवमेंट के दौरान, यह हाई-डेंसिटी पॉइंट क्लाउड डेटा एकत्र कर सकता है और ग्राउंड ऑब्जेक्ट्स की वास्तविक जानकारी को वापस फीड कर सकता है।

4. हाईस्कैन-सी हाई-प्रिसिजन मोबाइल राडार सिस्टम सैटेलाइट पोजिशनिंग मॉड्यूल (GNSS), इनर्टियल नेविगेशन यूनिट (IMU), माइलेज एनकोडर, 360 ° पैनोरमिक कैमरा, असेंबली कंट्रोल मॉड्यूल और हाई-परफॉर्मेंस कंप्यूटर जैसे सेंसर को एकीकृत करता है।ग्राहकों की आवश्यकताओं को पूरा करने के लिए एकीकृत समाधान प्रदान करें।

मापदंडों

प्रकार/मॉडल	हाईस्कैन-सी SU1	हाईस्कैन-सी एसयू2
Sacnners की संख्या	1	2
रेंज मापन	150मी/300/600मी@90%	150मी/300/600मी@90%
लेजर आवृत्ति	मैक्स।500,000 अंक/सेकंड	मैक्स।1,000,000 अंक/सेक
रेंज सटीकता	5मिमी@40मी	5मिमी@40मी
कोणीय मापन संकल्प	0.0088°	0.0088°
पैनोरमा कैमरा संकल्प	30एम पिक्सल	30एम पिक्सल
शुद्धता	5cm@100m	5cm@100m
स्कैन स्पीड	200 स्कैन/एस	200 स्कैन/एस
वज़न	13 किलो	36 किग्रा
