रोड डिटेक्शन इंटीग्रेटेड मोबाइल राडार सिस्टम 150/300/600m रेंज HiScan-C

सड़क पुनर्निर्माण और विस्तार परियोजनाओं के लिए 5mm@40m सटीकता 150m/300/600m@90% रेंज HiScan-C मोबाइल राडार सिस्टम

राजमार्ग का पुनर्निर्माण और विस्तार एक अपेक्षाकृत जटिल परियोजना है।डिजाइन और निर्माण से पहले, पुनर्निर्माण और विस्तार से पहले इलाके के डेटा को सटीक रूप से प्राप्त करने के लिए दोनों तरफ बैंडविड्थ की एक निश्चित सीमा के भीतर मूल राजमार्ग और स्थलाकृति का विस्तृत सर्वेक्षण करना आवश्यक है, ताकि आवश्यक बुनियादी डेटा समर्थन प्रदान किया जा सके। पुनर्निर्माण और विस्तार के लिए।पारंपरिक माप तकनीक की तुलना में, 3 डी लेजर स्कैनिंग तकनीक में माप विधियों और परिणामों में नई तकनीकी नवीनता है।मुख्य तकनीकी लाभ उच्च दक्षता, उच्च बिंदु बादल घनत्व, उच्च माप सटीकता, सक्रिय माप और कम क्षेत्र कार्यभार हैं।केवल वाहन-माउंटेड लेजर माप या हवाई लेजर माप पर आधारित एकल 3D लेजर माप प्रणाली में अभी भी पुनर्निर्माण और विस्तार में कुछ सीमाएँ हैं।इसे सड़क पुनर्निर्माण और विस्तार परियोजनाओं पर लागू करने के लिए दोनों के लाभों को संयोजित करने पर विचार किया जा सकता है।

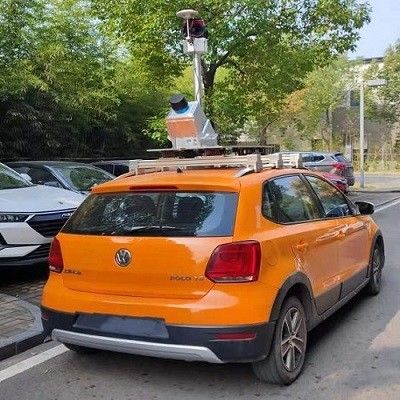

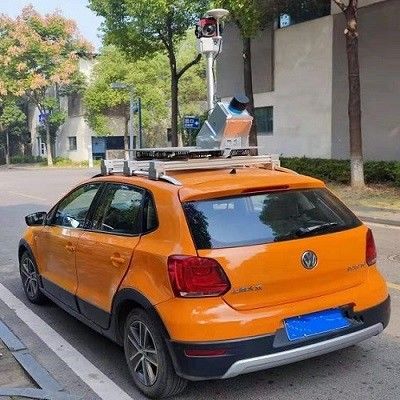

HiScan-C का उपयोग वाहन पर लगे मोबाइल राडार सिस्टम के रूप में किया जाता है, जो डेटा को समतल करके पूरक होता है, मुख्य रूप से राजमार्ग के अंदर सटीक स्थलाकृतिक डेटा प्राप्त करने के लिए।राजमार्ग बाहरी बैंडविड्थ का भूभाग डेटा प्राप्त करने के लिए PM-1500 को हवाई राडार प्रणाली के रूप में लें।दोनों का संयोजन कुशलतापूर्वक 4डी उत्पादों, राजमार्ग ऊर्ध्वाधर और क्षैतिज वर्गों, फीचर बिंदुओं और राजमार्ग पुनर्निर्माण और विस्तार के लिए आवश्यक लाइन उत्पादों का उत्पादन कर सकता है, ताकि राजमार्ग पुनर्निर्माण और विस्तार के लिए बुनियादी स्थलाकृतिक डेटा प्राप्त करने में कठिनाई को प्रभावी ढंग से हल किया जा सके।

हाईस्कैन-सी . की विशेषताएं

1. एकीकरण: अत्यधिक एकीकृत, एकीकृत समाधान

2. उच्च परिशुद्धता: उच्च बिंदु बादल घनत्व, उच्च बिंदु मान्यता दर, उच्च माप सटीकता

3. उच्च विश्वसनीयता: उत्पादीकरण की उच्च डिग्री, स्थिर और विश्वसनीय प्रणाली

4. अंशांकन मुक्त: वितरण से पहले अंशांकन पूरा हो गया है

5. संचालित करने में आसान: सरल और सुविधाजनक संचालन

हाईस्कैन-सी . के पैरामीटर्स

प्रकार/मॉडल	हाईस्कैन-सी SU1	हाईस्कैन-सी एसयू2
Sacnners की संख्या	1	2
रेंज मापन	150मी/300/600मी@90%	150मी/300/600मी@90%
लेजर आवृत्ति	मैक्स।500,000 अंक/सेकंड	मैक्स।1,000,000 अंक/सेक
रेंज सटीकता	5मिमी@40मी	5मिमी@40मी
कोणीय मापन संकल्प	0.0088°	0.0088°
पैनोरमा कैमरा	एक प्रकार का गुबरैला	एक प्रकार का गुबरैला
पैनोरमा कैमरा संकल्प	30एम पिक्सल	30एम पिक्सल
शुद्धता	5cm@100m	5cm@100m
स्कैन स्पीड	200 स्कैन/एस	200 स्कैन/एस
वज़न	13 किलो	36 किग्रा
