4.4kg उच्च परिशुद्धता मोबाइल राडार प्रणाली PM-1500 PRR100-2000kHz

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Hi-Cloud
प्रमाणन:	ISO, others upon the requests
मॉडल संख्या:	PM-1500 मोबाइल राडार सिस्टम

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	negotiable
पैकेजिंग विवरण:	परिवहन मामला
प्रसव के समय:	20-30 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	15 सेट/माह

संपर्क करें

विस्तृत उत्पाद विवरण

अधिकतम मापन सीमा:	1500मी@60% परावर्तन	शुद्धता:	5मिमी@50मी
एफओवी:	75°	कोणीय संकल्प:	0.001°
कैमरा संकल्प:	42.4MP	पीआरआर:	100-2000 किलोहर्ट्ज़
प्रचालन तापमान:	-40 ℃ ~ 60 ℃	भंडारण तापमान:	-45 ℃ ~ 70 ℃
प्रमुखता देना:	4.4kg मोबाइल राडार सिस्टम , 100Khz मोबाइल राडार सिस्टम , 100Khz उच्च परिशुद्धता लिडार

4.4kg 5mm@50m उच्च परिशुद्धता 1500m@60% लंबी दूरी की मोबाइल राडार प्रणाली PM-1500 2 मिलियन पॉइंट/सेकेंड आवृत्ति के साथ

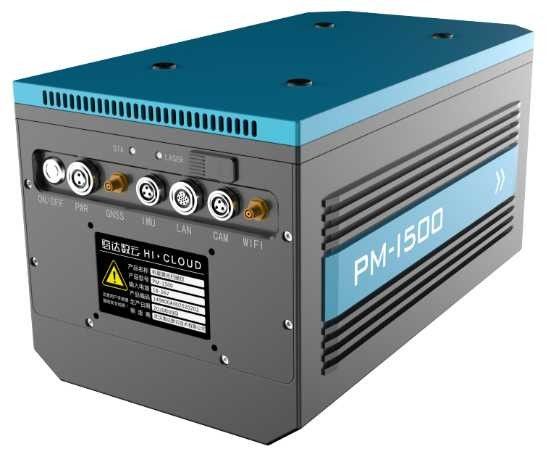

वुहान हाई-क्लाउड टेक्नोलॉजी कं, लिमिटेड द्वारा स्वतंत्र रूप से विकसित, उच्च-सटीक और लंबी दूरी की मोबाइल राडार प्रणाली PM-1500 उच्च-सटीक लेजर स्कैनर, उच्च-परिशुद्धता POS (GPS, IMU) और अन्य सेंसर को एकीकृत करती है। कोर प्रौद्योगिकी ढांचे की नई पीढ़ी।सिस्टम का मुख्य घटक मल्टी-इको टेक्नोलॉजी फंक्शन वाला लेजर स्कैनर है।

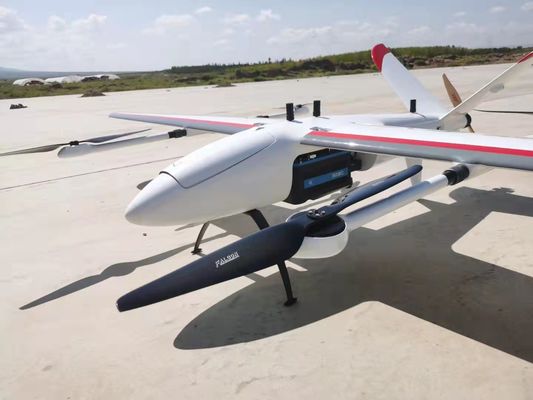

यह तेजी से उड़ने वाले मोबाइल प्लेटफॉर्म पर जमीन पर घने उच्च-सटीक लेजर पॉइंट क्लाउड डेटा प्राप्त करने के लिए मल्टी रोटर यूएवी, वीटीओएल फिक्स्ड विंग यूएवी, छोटे विमान और हेलीकॉप्टर पर लागू किया जा सकता है।यह समकालिक रूप से 3डी लेजर पॉइंट क्लाउड और पीओएस डेटा प्राप्त कर सकता है, जल्दी से डीएसएम, डीईएम और डोम उत्पन्न कर सकता है और डेटा प्रोसेसिंग और एप्लिकेशन सॉफ्टवेयर के एक पूरे सेट के माध्यम से डीएलजी और 3डी मॉडल का उत्पादन कर सकता है।प्रणाली का व्यापक रूप से नए बुनियादी सर्वेक्षण और मानचित्रण, डिजिटल 3 डी मॉडलिंग, स्थलाकृतिक सर्वेक्षण और मानचित्रण, भूकर सर्वेक्षण, यातायात सर्वेक्षण, बिजली लाइन निरीक्षण, वानिकी सर्वेक्षण, आपदा निगरानी और अन्य क्षेत्रों में उपयोग किया जाता है।

मोबाइल राडार प्रणाली PM-1500 . के पैरामीटर विनिर्देश

आइटम	संकेतक	मापदंडों
प्रणाली के प्रदर्शन	आयाम	293×165×164mm
	पूर्ण सटीकता	क्षैतिज <5cm
	पूर्ण सटीकता	लंबवत <5cm
	वज़न	4.4 किग्रा
	मल्टी इको	4 बार
	तापमान और आर्द्रता	ऑपरेशन: -40 ℃ ~ 60 ℃, आर्द्रता 85%
	तापमान और आर्द्रता	भंडारण: -45 ℃ ~ 70 ℃, आर्द्रता 85%

आइटम	संकेतक	मापदंडों
लेजर स्कैनर	वेव बैंड	इन्फ्रारेड के पास (कक्षा 1 )
	पीआरआर	100-2000 किलोहर्ट्ज़
	अधिकतम मापन सीमा	1000m@20% परावर्तन
	अधिकतम मापन सीमा	1500मी@60% परावर्तन
	रेंज सटीकता	5मिमी@50मी
	कोणीय संकल्प	0.001°
	स्कैन स्पीड	40-400 स्कैन/सेक
	एफओवी	75°

आइटम	संकेतक	मापदंडों
कैमरा	कैमरा संकल्प	42.4MP
कैमरा	फोकल लम्बाई	28 मिमी

आइटम	संकेतक	मापदंडों
पीओएस सिस्टम	स्थिति सटीकता (पोस्ट-प्रोसेसिंग)	क्षैतिज 0.01m
		ऊंचाई 0.02m
	अभिविन्यास सटीकता (पोस्ट-प्रोसेसिंग)	शीर्षक 0.009°
		पिच/रोल 0.005°

के मुख्य लाभमोबाइल राडार प्रणाली PM-1500

1. उच्च परिशुद्धता:PM-1500 मोबाइल राडार सिस्टम की रेंज सटीकता 5mm@50m तक पहुंच सकती है, और सिस्टम की व्यापक सटीकता 5cm से बेहतर है, जो विभिन्न उच्च-सटीक एप्लिकेशन परिदृश्यों को पूरा करती है।

2. उच्च आवृत्ति: 2 मिलियन अंक प्रति सेकंड की सुपर उच्च आवृत्ति के साथ PM-1500 मोबाइल राडार प्रणाली को तेज गति के साथ UAV से लैस किया जा सकता है, और एक ही समय में अधिक डेटा प्राप्त किया जा सकता है।

3. लंबी माप सीमा: 1500 मीटर की अल्ट्रा लंबी दूरी बड़े स्थलाकृतिक उतार-चढ़ाव के वातावरण में संचालन सुरक्षा सुनिश्चित करती है।

4. लाइटवेट बॉडी: सिस्टम का कुल वजन 4.4kg से कम है।यहां तक कि अगर आप यूएवी और अन्य सामान के साथ काम करने के लिए बाहर जाते हैं, तो भी एक साधारण वाहन उन सभी को लोड कर सकता है, जो बहुत सुविधाजनक है।

5. एकीकरण: पीएम-1500 एयरबोर्न लेजर माप प्रणाली की समग्र संरचना को नवीन रूप से अनुकूलित किया गया है।यह लेजर स्कैनर, जीपीएस, आईएमयू और हवाई सर्वेक्षण कैमरा इत्यादि जैसे सेंसर को अत्यधिक एकीकृत करता है। यह हल्का और स्थापित करने में आसान है।

6. मल्टी इको टेक्नोलॉजी: PM-1500 मोबाइल राडार सिस्टम मल्टी इको टेक्नोलॉजी को लागू करता है।यह 4 इको सिग्नल तक प्राप्त कर सकता है, और पेड़ों में घुस सकता है और घनी वनस्पति वाले क्षेत्रों में भी सबसे वास्तविक सतह की जानकारी को वापस फीड कर सकता है।

व्यवहारिक अनुप्रयोग:

1. पीएम-1500 . द्वारा स्थलाकृतिक सर्वेक्षण
