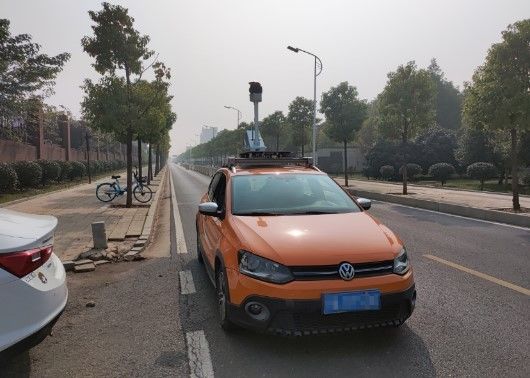

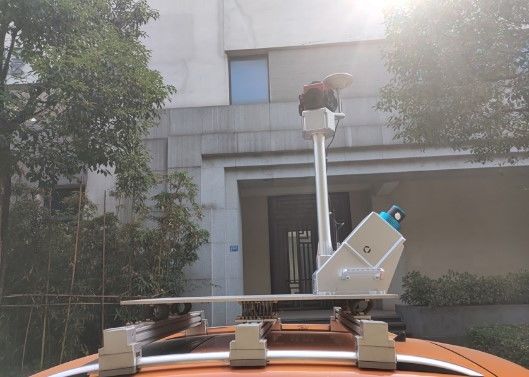

लाइटवेट हाईस्कैन-सी राडार मोबाइल मैपिंग सिस्टम कार राडार सेंसर

ओपन-पिट माइन मॉनिटरिंग के लिए 5mm@40m सटीक 150m/300/600m@90% रेंज 200स्कैन/s HiScan-C राडार मोबाइल मैपिंग सिस्टम

खुले गड्ढे की खान के उत्पादन में ढलान भूस्खलन एक लगातार बड़ी आपदा है।खुले गड्ढे वाली खदान का सुरक्षित उत्पादन सुनिश्चित करने के लिए ढलान भूस्खलन की सटीक और प्रभावी निगरानी और भविष्यवाणी विशेष रूप से महत्वपूर्ण है।पारंपरिक ओपन-पिट ढलान निगरानी पद्धति आवधिक अवलोकन के लिए निगरानी बिंदुओं की व्यवस्था करना है।पारंपरिक निगरानी पद्धति के निम्नलिखित नुकसान हैं: सबसे पहले, कुछ खतरनाक क्षेत्रों में सर्वेक्षक नहीं पहुंच सकते हैं, जिसके परिणामस्वरूप पूरी तस्वीर को कवर करने के लिए निगरानी बिंदुओं की अक्षमता होती है;दूसरे, फ़ील्ड संग्रह में बहुत समय लगता है, और अद्यतन चक्र लंबा होता है।

HiScan श्रृंखला राडार मोबाइल मैपिंग सिस्टम पूरे खनन क्षेत्र की मैपिंग को जल्दी से पूरा कर सकता है।प्राप्त 3 डी लेजर पॉइंट क्लाउड डेटा में उच्च घनत्व और कोई चूक नहीं है, जो खनन क्षेत्र में साइट माप डेटा के शोधन में काफी सुधार करता है।आसन्न अवलोकन अवधि के डेटा को पंजीकृत करने के लिए सुसज्जित सॉफ़्टवेयर का उपयोग करके पूरे ढलान की विरूपण डिग्री और विस्थापन प्राप्त किया जा सकता है।

सिस्टम के पैरामीटर

प्रकार/मॉडल	हाईस्कैन-सी SU1	हाईस्कैन-सी एसयू2
Sacnners की संख्या	1	2
रेंज मापन	150मी/300/600मी@90%	150मी/300/600मी@90%
लेजर आवृत्ति	मैक्स।500,000 अंक/सेकंड	मैक्स।1,000,000 अंक/सेक
वज़न	13 किलो	36 किग्रा
रेंज सटीकता	5मिमी@40मी
कोणीय मापन संकल्प	0.0088°
पैनोरमा कैमरा संकल्प	30एम पिक्सल
शुद्धता	5cm@100m
स्कैन स्पीड	200 स्कैन/एस

प्रणाली की विशेषताएं

1. मिलियन स्तर की लेजर उत्सर्जन आवृत्ति: उच्च-घनत्व बिंदु क्लाउड डेटा एकत्र करें और जमीनी वस्तुओं की वास्तविक जानकारी को वापस फीड करें

2. 5 मिमी @ 40 मीटर रेंज सटीकता: अल्ट्रा-हाई पॉइंट क्लाउड सटीकता और अधिक सटीक बिंदु चयन, उच्च-सटीक अनुप्रयोग क्षेत्रों में व्यापक रूप से उपयोग किया जा सकता है

3. उच्च विश्वसनीयता: HiScan-C राडार मोबाइल मैपिंग सिस्टम में उच्च स्तर की उत्पादीकरण, स्थिर और विश्वसनीय प्रणाली है

4. लाइटवेट: छोटे आकार और कई वाहक, ऑपरेशन के अंधे क्षेत्र को बहुत कम करते हैं

5. उच्च बुद्धि: बिंदु बादल और पैनोरमा का निर्बाध एकीकरण
