उच्च परिशुद्धता 4.4Kg MMS राडार मोबाइल मैपिंग सिस्टम PM-1500 1500m लंबी रेंज

5mm@50m उच्च परिशुद्धता 4.4 किलो राडार मोबाइल मैपिंग सिस्टम PM-1500 1500m लंबी रेंज और 2million पॉइंट/s फ़्रीक्वेंसी के साथ

PM-1500 राडार मोबाइल मैपिंग सिस्टम वुहान हाई-क्लाउड टेक्नोलॉजी कं, लिमिटेड द्वारा स्वतंत्र रूप से विकसित एक उच्च-सटीक, उच्च आवृत्ति और लंबी दूरी की मोबाइल लेजर माप प्रणाली है। यह उच्च-सटीक जड़त्वीय नेविगेशन मॉड्यूल और हवाई सर्वेक्षण कैमरा को एकीकृत करता है।सिस्टम का मुख्य घटक मल्टी-इको टेक्नोलॉजी फंक्शन वाला लेजर स्कैनर है।यह समकालिक रूप से 3डी लेजर पॉइंट क्लाउड और पीओएस डेटा प्राप्त कर सकता है, जल्दी से डीएसएम, डीईएम और डोम उत्पन्न कर सकता है और डेटा प्रोसेसिंग और एप्लिकेशन सॉफ्टवेयर के एक पूरे सेट के माध्यम से डीएलजी और 3डी मॉडल का उत्पादन कर सकता है।

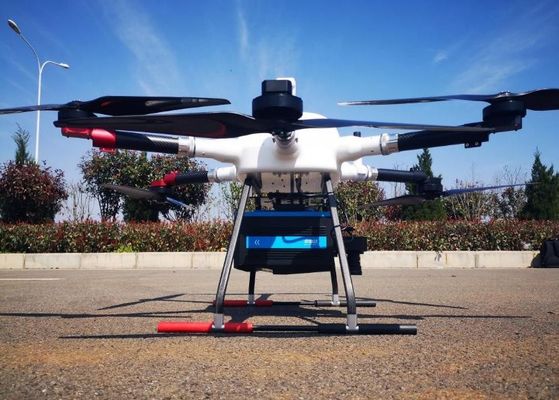

PM-1500 प्रणाली को तेजी से उड़ने वाले मोबाइल प्लेटफॉर्म पर जमीन पर घने उच्च-सटीक लेजर पॉइंट क्लाउड डेटा प्राप्त करने के लिए मल्टी रोटर यूएवी, वीटीओएल फिक्स्ड विंग यूएवी, छोटे विमान और हेलीकॉप्टर पर लागू किया जा सकता है। पेशेवर पोस्ट-प्रोसेसिंग सॉफ्टवेयर के साथ, एक एकीकृत समाधान की पेशकश की जाएगी।यह व्यापक रूप से नए बुनियादी सर्वेक्षण और मानचित्रण, डिजिटल 3 डी मॉडलिंग, स्थलाकृतिक सर्वेक्षण और मानचित्रण, भूकर सर्वेक्षण, यातायात सर्वेक्षण, बिजली लाइन निरीक्षण, वानिकी सर्वेक्षण, आपदा निगरानी और अन्य क्षेत्रों में उपयोग किया जाता है।

PM-1500 राडार मोबाइल मैपिंग सिस्टम की मुख्य विशेषताएं

• लंबी माप सीमा: अधिकतम सीमा 1500m@60% परावर्तकता
• उच्च आवृत्ति: अप करने के लिए 2 मिलियन अंक/s
• उच्च परिशुद्धता: सीमा सटीकता 5 मिमी @ 50 मीटर;सिस्टम सटीकता 5cm . से बेहतर है
• मल्टी इको: 4 बार इको
• लाइटवेट: 4.4 किग्रा
• एकीकरण: लेजर स्कैनर, जीपीएस, आईएमयू और हवाई सर्वेक्षण कैमरा इत्यादि जैसे सेंसर को अत्यधिक एकीकृत करता है।
• लागत प्रभावी: स्थिर प्रदर्शन, लागत प्रभावी

PM-1500 राडार मोबाइल मैपिंग सिस्टम के मुख्य पैरामीटर

1. लेजर स्कैनर

2. कैमरा सिस्टम

3. पीओएस सिस्टम

4. सिस्टम प्रदर्शन

PM-1500 राडार मोबाइल मैपिंग सिस्टम की एप्लीकेशन प्रोजेक्ट्स

1. स्थलाकृतिक सर्वेक्षण परियोजना

सर्वेक्षण क्षेत्र मुख्य रूप से समतल भूभाग है जिसमें छोटे उतार-चढ़ाव और अधिकतम ऊंचाई का अंतर 20 मीटर है।सर्वेक्षण क्षेत्र में एक मुख्य सड़क है, जिसमें अधिक वनस्पति और कई घनी आबादी वाले क्षेत्र हैं।

शुद्धता की आवश्यकता: बिंदु घनत्व की आवश्यकता 16pt/m² से बेहतर है;क्षैतिज/ऊर्ध्वाधर सटीकता आवश्यकताएं: 5cm, 1:500 स्थलाकृतिक सर्वेक्षण और मानचित्रण आवश्यकता को पूरा करें

2. 500kV डीसी पारेषण लाइन परियोजना का निरीक्षण

परियोजना की निरीक्षण लाइन 500kV डीसी ट्रांसमिशन लाइन खंड है, जिसमें 3 बेस टावर और 2 अंतराल शामिल हैं, जिनकी कुल लंबाई लगभग 0.8km है।

आवश्यकताएँ: खतरे बिंदु स्थिति विश्लेषण / खतरे बिंदु भविष्य कहनेवाला विश्लेषण / घटक स्थिति मात्रात्मक विश्लेषण

3. 3डी सिटी मॉडल प्रोजेक्ट

सर्वेक्षण क्षेत्र का कुल क्षेत्रफल लगभग 10 वर्ग किलोमीटर है।सर्वेक्षण क्षेत्र में मूल लेजर पॉइंट क्लाउड और तिरछी छवि प्राप्त करना आवश्यक है, और प्राप्त मूल डेटा के अनुसार 3 डी मॉडल उत्पन्न करना आवश्यक है।

एयरबोर्न राडार एरियल सर्वे टेक्नोलॉजी द्वारा प्राप्त लेज़र पॉइंट क्लाउड और तिरछे कैमरे द्वारा लिए गए डिजिटल इमेज डेटा का उपयोग डिजिटल एलिवेशन मॉडल (DEM) और डिजिटल ऑर्थोफोटो मैप (DOM) बनाने और टेरेन मॉडल बनाने के लिए किया जाता है।वहीं, लेजर पॉइंट क्लाउड डेटा और लाइन ड्रॉइंग के आधार पर 3डी मॉडल तैयार किया जाता है।3 डी मॉडल के माध्यम से भवन की ऊंचाई प्राप्त करें, तिरछी छवि और जमीन की तस्वीरों के माध्यम से भवन की जानकारी प्राप्त करें, और फिर भवन सूचना डेटाबेस का निर्माण करें।
