1000 - 1500 मिमी लंबाई जांच डिजिटल लॉगिंग सिस्टम

JHD-2D लॉगिंग सिस्टम की Φ40 और Φ50 मिमी व्यास और 1000 ~ 1500 मिमी लंबाई की जांच

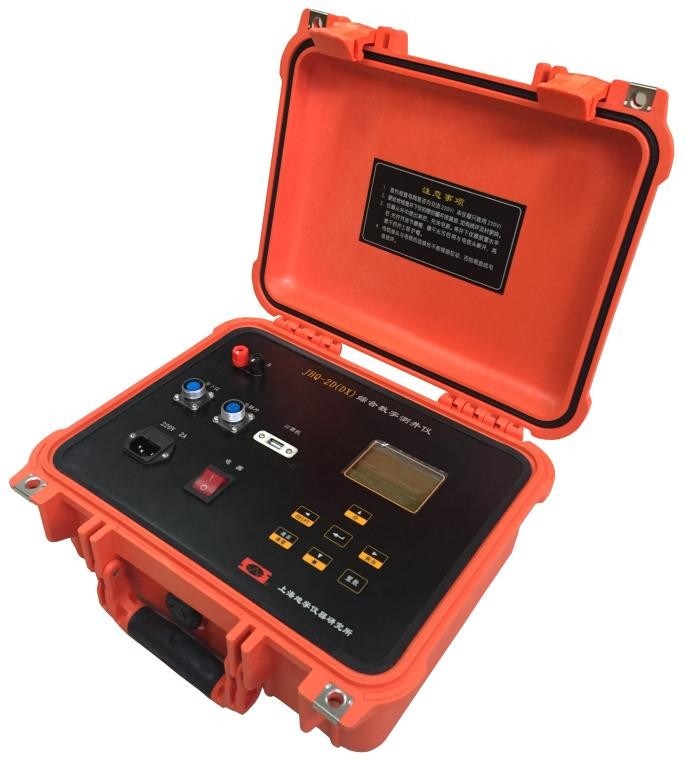

JHQ-2D एक डिजिटल लॉगिंग सिस्टम है जिसे विशेष रूप से फील्ड वर्क की सुविधा के लिए डिज़ाइन किया गया है, जो विभिन्न प्रकार के पाइप और लॉग से जुड़ सकता है।क्योंकि यह प्रणाली उन्नत तकनीक की एक श्रृंखला का उपयोग करती है, यह एक जमीन-आधारित उपकरण के उपयोग में सुधार करती है जो एक भारी लॉगिंग जांच को नियंत्रित करती है, एक जमीन-आधारित उपकरण में विभिन्न प्रकार की लॉगिंग जांच को नियंत्रित करती है, इसमें गहरा माप, बिजली की आपूर्ति और भी शामिल है। पर।उपकरण में हल्का वजन और सरल संचालन और रखरखाव होता है, जिसे ट्यूब प्रकार से जोड़ा जा सकता है, जो कि एसिस्मेटिक, तापमान प्रतिरोधी, नमीरोधी और उच्च विश्वसनीयता हो सकता है।

विवरण

JHQ - 2D एकीकृत डिजिटल नियंत्रण लॉगिंग सिस्टम डिजिटल लॉगिंग उपकरण की एक नई पीढ़ी है, जो उत्पादन में 20 से अधिक वर्षों के सारांश और डिजिटल लॉगिंग उपकरण के अनुसंधान और विकास के सफल अनुभव पर आधारित है, जो छोटे डिजिटल के विकास की अंतर्राष्ट्रीय नई प्रवृत्ति का अनुसरण करता है। लॉगिंग तकनीक, और चीन की राष्ट्रीय परिस्थितियों के साथ संयोजन।अन्य समान उत्पादों की तुलना में उपकरणों के इस सेट के निम्नलिखित फायदे हैं:

(1) माप पैरामीटर बड़े हैं और दायरा चौड़ा है।

(2) विश्वसनीयता अधिक है और मीन टाइम बिटवीन फेल्योर (MTBF) लंबा है।

(3) पोर्टेबल, मोबाइल परिवहन के लिए सुविधाजनक।

(4) संचालन और रखरखाव सरल है।

इन फायदों का मुख्य कारण यह है कि डिजाइन और विकास उद्योग की विभिन्न जरूरतों पर पूरी तरह से विचार करते हुए और अंतरराष्ट्रीय बाजार में प्रतिस्पर्धा पर विचार करते हुए दूसरों की खूबियों को अवशोषित कर रहा है।जेएचक्यू -2 डी सिस्टम 20 से अधिक प्रकार के मापदंडों को माप सकता है, जिसमें धातु अयस्क, कोयला, तेल क्षेत्र, रेडियोधर्मी, जल विज्ञान, और विभिन्न उपयोगकर्ता की आवश्यकताओं के अन्य क्षेत्रों को शामिल किया गया है, जिसमें बहुत अधिक लागत प्रभावी है।

विशेषताएं और लाभ

1. मानकीकरण और प्रतिरूपकता

JHQ - 2D एकीकृत डिजिटल नियंत्रण लॉगिंग सिस्टम में, हार्डवेयर और सॉफ़्टवेयर दोनों, कोई फर्क नहीं पड़ता जांच या ग्राउंड बॉक्स, सिग्नल मापन या सिग्नल ट्रांसमिशन, ने मानकीकरण और मॉड्यूलरलाइज़ेशन डिज़ाइन अवधारणा को अपनाया है।मानकीकरण और प्रतिरूपकता के लाभ उत्पाद उत्पादों की स्थिरता, रखरखाव और विश्वसनीयता में उत्कृष्ट हैं।यह संचालित करने और बनाए रखने के लिए सुविधाजनक है।सहायक उपकरण 100 प्रतिशत सार्वभौमिक हैं और इन्हें किसी भी समय विस्तारित किया जा सकता है।

2. पूरी तरह से भूमिगत डिजिटल और माप का सिग्नल ट्रांसमिशन

भूमिगत जांच से सभी संकेतों को ए/डी द्वारा परिवर्तित किया जाता है और एन्कोड किए जाने के बाद जमीन पर भेजा जाता है।भूमिगत जांच एक दोतरफा सड़क संचार है।डिजिटल कोड ट्रांसमिशन मापन एंटी-जैमिंग क्षमता में काफी सुधार करता है, और सिस्टम स्वयं त्रुटि कोड को ठीक कर सकता है, जो सिग्नल ट्रांसमिशन की गुणवत्ता की गारंटी देता है।

3. सबसे अधिक गठन जानकारी प्राप्त करने के लिए ओवरसैंपलिंग तकनीक

JHQ-2D प्रणाली गठन की जानकारी के संग्रह के लिए नमूना पद्धति का उपयोग करती है।लॉगिंग गति में कमी के साथ ओवरसैंपलिंग राशि बढ़ जाती है, और ओवर सैंपलिंग डिजिटल फ़िल्टरिंग की आवश्यकता को सुनिश्चित करता है, स्थानिक रिज़ॉल्यूशन को बढ़ाता है और उपयोगी जानकारी की स्क्रीनिंग करता है।

4. उच्च दबाव के साथ भूमिगत जांच का छोटा आकार

जेएचक्यू - 2 डी जांच लगभग व्यास 40 और Φ50 मिमी है, लंबाई 1000 ~ 1500 मिमी आकार की उपस्थिति।जांच स्टेनलेस स्टील से बना है।20 ~ 40 एमपीए पानी के दबाव का प्रतिरोध, 70 ~ 90 ℃ का तापमान।विशेष आदेश 60 एमपीए पानी के दबाव प्रतिरोध, तापमान 120 ℃ प्रतिरोध हो सकते हैं।

पैरामीटर

1. पर्यावरण का उपयोग: बिजली की आपूर्ति: 220V, 50 हर्ट्ज, पर्यावरण के तापमान का उपयोग करना: -20 ℃ ~ 45 ℃, पर्यावरण की आर्द्रता का उपयोग करना: 90% या उससे कम (45 ℃)

2. गहराई माप प्रणाली: गहराई माप सीमा: 0 ~ 9999.99 मीटर (गहराई संकल्प: 0.28 मिमी； गति माप सीमा: 0 ~ 9999 मीटर / घंटा) डीप ऑप्टिकल पल्स सिग्नल: 3600 पल्स प्रति मीटर

3. सिग्नल ट्रांसमिशन सिस्टम: बॉटम होल आउटपुट सिग्नल: बाइपोलर कोडिंग: कंप्यूटर के साथ संचार: RS232 या USB: अंडरग्राउंड सिग्नल डिटेक्शन लेवल: प्लस या माइनस 0.5 V ~ प्लस या माइनस 12V

4. ग्राफ की गहराई का पता लगाएं;1:10;1:50।1:100.1:0;1, 50, 0, आदि।

5. ड्राइंग सटीकता: 8 अंक प्रति मिलीमीटर (वक्र)；64 पिक्सेल प्रति वर्ग मिलीमीटर (छवि विधि)
