हाई-क्लाउड, 3डी लेजर स्कैनिंग तकनीक में अग्रणी।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Hi-Cloud |
| प्रमाणन: | ISO, others upon the requests |
| मॉडल संख्या: | HS1200 3D लेजर स्कैनर |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | परिवहन मामला |
| प्रसव के समय: | 7 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 50 सेट/माह |
| Max. मैक्स। Range श्रेणी: | 1200m@90%,100kHz | न्यूनतम सीमा: | 2.5m |
|---|---|---|---|
| रेंज सटीकता: | 5मिमी@40मी | लेजर पल्स दोहराव दर: | Max. मैक्स। 500kHz 500kHz |
| स्कैन FoV: | क्षैतिज 360°/ऊर्ध्वाधर 100°（-40°～+60°） | लेजर क्लास: | कक्षा 1 (आंख सुरक्षित) |
| सुरक्षा वर्ग: | आईपी 64 | प्रचालन तापमान: | -20 ℃ ～ + 65 ℃ |
| प्रमुखता देना: | 500kHz 3D लेजर स्कैनर,IP64 3D लेजर स्कैनर,1200m लंबी दूरी की लेजर स्कैनर |
||

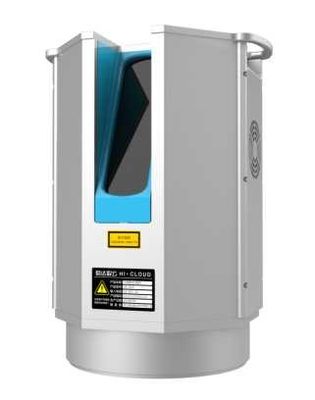

5 मिमी @ 40 मीटर उच्च परिशुद्धता 1200 मीटर लंबी दूरी अधिकतम।IP64 सुरक्षा वर्ग के साथ 500kHz PRR 3D लेजर स्कैनर HS1200

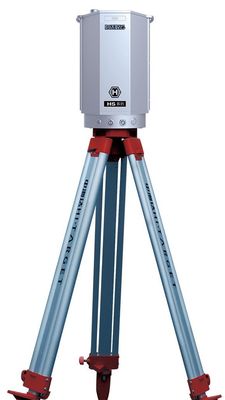

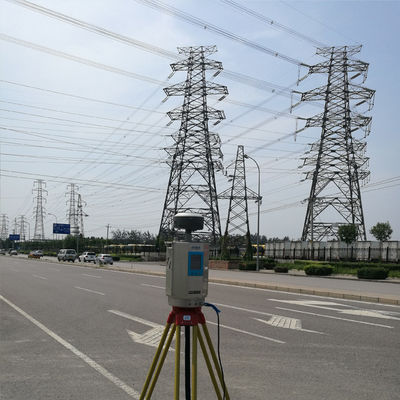

HS1200 उच्च-सटीक 3D लेजर स्कैनर एक पल्स आधारित, पूर्ण तरंग, उच्च-सटीक और उच्च-आवृत्ति स्टैंड-बाय 3D लेजर स्कैनर है जो स्वतंत्र रूप से वुहान हाई-क्लाउड टेक्नोलॉजी कं, लिमिटेड द्वारा विकसित किया गया है। 3D लेजर पॉइंट क्लाउड पोस्ट द्वारा समर्थित- हाई-क्लाउड द्वारा स्वतंत्र रूप से विकसित प्रसंस्करण सॉफ्टवेयर, यह मूल डेटा अधिग्रहण से डेटा आउटपुट तक की बाधा को तोड़ता है।स्कैनर का व्यापक रूप से डिजिटल सांस्कृतिक विरासत, स्मार्ट सिटी, स्थलाकृतिक मानचित्रण, विद्युत शक्ति अन्वेषण, भूवैज्ञानिक आपदा जांच, निर्माण इंजीनियरिंग और अन्य क्षेत्रों में उपयोग किया जाता है।
HS1200 . के मुख्य पैरामीटर
| प्रकार | HS1200 | |
| रेंजिंग मोड | धड़कन | |
| लेजर क्लास | कक्षा 1 (आंख सुरक्षित) | |
| लेजर बीम विचलन | 0.35mrad | |
| इको मोड | फुल वेवफॉर्म, मल्टी-इको टेक्नोलॉजी | |
| मैक्स।श्रेणी | 1200m@90%,100kHz | |
| न्यूनतम सीमा | 2.5m | |
| रेंज सटीकता | 5मिमी@40मी | |
| लेजर पल्स दोहराव दर PRR |
मैक्स।500kHz |
|
| स्कैन FoV | खड़ा | 100°(-40°～+60°) |
| क्षैतिज | 360° | |
| कोणीय मापन संकल्प | खड़ा | 0.001° |
| क्षैतिज | 0.001° | |
| स्कैन स्पीड | खड़ा | 3-150स्कैन/एस |
| क्षैतिज | अधिकतम 36°/से | |
| डुअल-एक्सिस टिल्ट सेंसर | श्रेणी | ±5° |
| संकल्प | 0.001° | |
| आधार सामग्री भंडारण | 240GB (एसएसडी) | |
| डेटा ट्रांसमिशन | गीगई | |
| नियंत्रण विधा | मोबाइल टर्मिनल एपीपी और रिमोट कंट्रोल का समर्थन करें | |
| संचार इंटरफेस | GigE/USB2.0/WLAN/कैमरा ट्रिगर/GPS तुल्यकालन, आदि। | |
| प्रचालन तापमान | -20 ℃ ～ + 65 ℃ | |
| भंडारण तापमान | -40 ℃ ～ + 85 ℃ | |
| नमी | गैर संघनक | |
| सुरक्षा वर्ग | आईपी 64 | |
| मुख्य आयाम |
φ188mm×318mm |
|
| वज़न | सीए.10.5 किग्रा | |
2012 में अपनी स्थापना के बाद से, वुहान हाई-क्लाउड टेक्नोलॉजी कं, लिमिटेड 3D लेजर उत्पादों के स्थानीयकरण के लिए प्रतिबद्ध है और अपनी मूल तकनीक और स्वतंत्र बौद्धिक संपदा अधिकारों के साथ HS1200 3D लेजर स्कैनर लॉन्च किया है।
2. उच्च परिशुद्धता
HS1200 3D लेजर स्कैनर की रेंज सटीकता 5 मिमी तक है, जो विभिन्न उच्च-सटीक अनुप्रयोग परिदृश्यों की आवश्यकताओं को पूरा कर सकती है, जैसे निर्माण स्थल पर ब्रिज फॉर्मवर्क की उच्च-सटीक डॉकिंग, प्राचीन इमारतों और सांस्कृतिक अवशेषों की सुरक्षा, औद्योगिक अनुप्रयोग विस्तार, आदि। HS1200 आसानी से सक्षम हो सकता है।
3. एक्स्टेंसिबल
HS1200 3D लेजर स्कैनर GNSS इंटरफेस, वाईफाई इंटरफेस और कैमरा इंटरफेस को सुरक्षित रखता है, जिसे ज्यादातर परिदृश्यों में फिक्स्ड स्कैनिंग के रूप में इस्तेमाल किया जा सकता है।हार्डवेयर विस्तार के बाद, यह वाहन-माउंटेड स्कैनिंग मोड का एहसास कर सकता है, जिसका अर्थ है कि HS1200 3D लेजर स्कैनर को मोबाइल प्लेटफॉर्म पर रखा जा सकता है जैसे कि वाहन-माउंटेड स्कैनिंग मोड और फिक्स्ड स्कैनिंग मॉडल के बीच जल्दी से स्विच करने के लिए कार।
HS1200 . का औद्योगिक अनुप्रयोग

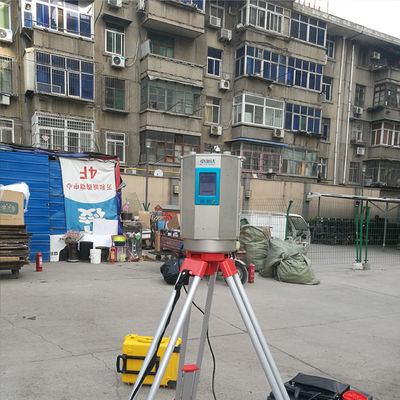

1. भवन मुखौटा माप
HS1200 3D लेजर स्कैनर का उपयोग करना एक उच्च कुशल माप पद्धति है जो बिना संपर्क के इमारतों को जल्दी और सटीक रूप से स्कैन कर सकती है, साथ ही, प्राप्त बिंदु क्लाउड जानकारी को जल्दी से डेटा में बदल दिया जाता है जिसे कंप्यूटर द्वारा संसाधित किया जा सकता है।यह भवन मुखौटा डेटा के मैन्युअल संग्रह के कारण सटीकता हानि और दक्षता हानि की समस्याओं को हल करता है, विशेष रूप से समस्या यह है कि ऊंची इमारतों के मुखौटा तत्वों को मापा नहीं जा सकता है।

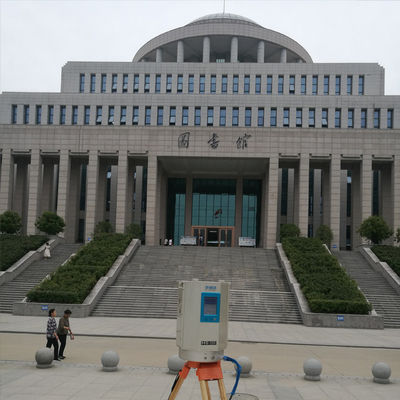

2. प्राचीन अवशेषों का संरक्षण
प्राचीन भवन सर्वेक्षण के क्षेत्र में, HS1200 3D लेजर स्कैनर न केवल भवन संरचना के मानचित्रण को पूरा कर सकता है, 3D भवन मॉडल प्राप्त कर सकता है, बल्कि भवन निर्माण गुणवत्ता की निगरानी का भी एहसास कर सकता है।3डी लेजर स्कैनर से बिल्डिंग को स्कैन करके बनाया गया पॉइंट क्लाउड हमें एलिवेशन ड्रॉइंग (प्लान, एलिवेशन और सेक्शन), 3डी मॉडल कंपोनेंट्स, बेसिक डायमेंशन मेजरमेंट आदि के परिणामों को पूरा करने में मदद कर सकता है।नई इमारतों की स्वीकृति के दौरान, इमारतों को स्कैन करके सटीक और विस्तृत 3 डी मॉडल प्राप्त किया जा सकता है, ताकि गणना या तुलना के माध्यम से निर्माण गुणवत्ता का पता लगाने को पूरा किया जा सके, ताकि पारंपरिक सुविधा बिंदु गुणवत्ता पहचान को समग्र पहचान में बदल दिया जा सके।
3. 3डी मॉडल डिजिटाइजेशन
3डी डिजिटाइजेशन की पूर्व शर्त संपूर्ण डिजीटल ऑब्जेक्ट के 3डी स्थानिक डेटा को सटीक और कुशलता से प्राप्त करना है, ताकि सटीक मॉडल के बाद के उत्पादन के लिए डेटा समर्थन प्रदान किया जा सके।पारंपरिक डेटा अधिग्रहण विधियों से अलग, HS1200 3D लेजर स्कैनर में उच्च दक्षता, लंबी दूरी और उच्च परिशुद्धता की विशेषताएं हैं, और यह 3D डिजिटलीकरण के लिए सटीक डेटा समर्थन प्रदान कर सकता है।

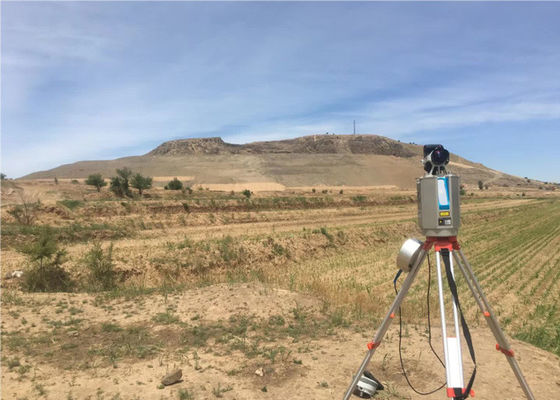

4. स्थलाकृतिक मानचित्रण
स्थलीय लेजर स्कैनर तकनीक उच्च-सटीक और उच्च-घनत्व असतत बिंदु क्लाउड के रूप में मापी गई लक्ष्य वस्तु की सतह की 3D आकार की जानकारी को प्रतिबिंबित करने के लिए उच्च गति वाली लेजर माप तकनीक को अपनाती है, और फिर निकालने के लिए बिंदु क्लाउड स्कैनिंग डेटा को संसाधित करती है। लक्ष्य वस्तु की वेक्टरकृत 3डी स्थानिक आकार की जानकारी।
5. मेरा सर्वेक्षण
HS1200 3D लेजर स्कैनर में 1200m की लंबी माप सीमा होती है, जो खदान माप के संचालन कार्य में श्रम बल को मुक्त कर सकती है, और सक्रिय माप विधि उत्पादन कर्मियों की जीवन सुरक्षा सुनिश्चित कर सकती है।
6. भूवैज्ञानिक जोखिम जांच
HS1200 3D लेजर स्कैनिंग तकनीक का उपयोग भूवैज्ञानिक क्षेत्र के उच्च-घनत्व और उच्च-सटीक 3D पॉइंट क्लाउड डेटा प्राप्त करने के लिए किया जाता है, पंजीकृत, अस्वीकृत और संसाधित 3D पॉइंट क्लाउड की विशेषताओं को निकालने के लिए, संपूर्ण ढलान की वर्तमान स्थिति को सटीक रूप से प्राप्त करने के लिए उपयोग किया जाता है। ग्राउंड, और विशिष्ट क्षेत्रों के प्रसंस्करण और विश्लेषण के माध्यम से भूवैज्ञानिक आपदाओं की गंभीरता की भविष्यवाणी और आपातकालीन उपचार करना।
