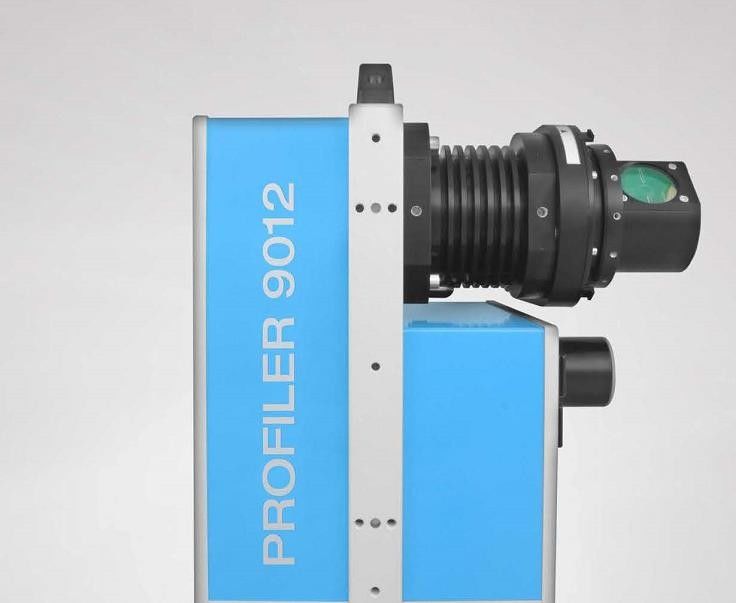

119 मीटर रेंज 2 डी लेजर प्रोफाइलर जेड + एफ प्रोफाइलर 9012 635 एनएम तरंग दैर्ध्य

Z+F 2D लेजर प्रोफाइलर 9012 चरण-आधारित लेजर रेंजिंग मोड को अपनाता है।सामान्य पल्स लेजर स्कैनर की तुलना में, इसका सबसे बड़ा लाभ माप की उच्च सटीकता में निहित है।Z+F 2D लेजर प्रोफाइलर 9012 की रेंज सटीकता 0.9mm@50m तक पहुंच सकती है, सिस्टम सटीकता 5cm@100m तक पहुंच सकती है।उच्च बिंदु मान्यता दर और उच्च माप सटीकता के साथ, यह सख्त उच्च परिशुद्धता माप उद्देश्यों की जरूरतों को पूरा कर सकता है।

2. उच्च आवृत्ति

Z+F 2D लेजर प्रोफाइलर 9012 के उन्नत औद्योगिक डिजाइन के लिए धन्यवाद, इसकी लेजर उत्सर्जन आवृत्ति 1.01 मिलियन अंक / सेकंड तक है, और स्कैनिंग गति 200 प्रोफाइल / सेकंड तक है।अल्ट्रा-हाई पॉइंट फ़्रीक्वेंसी उच्च बिंदु क्लाउड घनत्व लाती है, ताकि बेहतर लक्ष्य विवरण प्राप्त हो सके।

Z+F 2D लेजर प्रोफाइलर 9012 . के अनुप्रयोग क्षेत्र

Z+F 2D लेजर प्रोफाइलर 9012 को सैटेलाइट पोजिशनिंग मॉड्यूल, इनर्टियल नेविगेशन मॉड्यूल, ओडोमीटर, 360 ° पैनोरमिक कैमरा, असेंबली कंट्रोल मॉड्यूल और हाई-परफॉर्मेंस कंप्यूटर के साथ हाईस्कैन-जेड हाई-प्रिसिजन व्हीकल माउंटेड 3D राडार मोबाइल मैपिंग सिस्टम बनाने के लिए एकीकृत किया जा सकता है।वर्तमान में, इस प्रणाली का व्यापक रूप से बुनियादी स्थलाकृतिक मानचित्रण, विषयगत शहरी सर्वेक्षण, यातायात सर्वेक्षण और डिजाइन, सड़क दृश्य, 3 डी डिजिटल शहर आदि में व्यापक रूप से उपयोग किया जाता है।

1. बुनियादी स्थलाकृतिक सर्वेक्षण और मानचित्रण

हाईस्कैन-जेड उच्च-सटीक 3डी लीडर मोबाइल मैपिंग सिस्टम निर्दिष्ट क्षेत्र के सभी भौगोलिक तत्वों को जल्दी से एकत्र कर सकता है, और प्राप्त उच्च-सटीक डेटा 1:500 स्थलाकृतिक मानचित्र की सटीकता आवश्यकताओं को पूरा कर सकता है।यह कार्यालय डेटा प्रोसेसिंग सॉफ्टवेयर के माध्यम से मानचित्रण उत्पादन को जल्दी से पूरा कर सकता है, और व्यापक रूप से बड़े पैमाने पर बुनियादी स्थलाकृतिक मानचित्र सर्वेक्षण, शहरी इलाके सर्वेक्षण और अद्यतन, शहरी उच्च-सटीक डीईएम अपडेट आदि के अनुप्रयोग क्षेत्रों में उपयोग किया जा सकता है।

2. शहरी नगरपालिका घटक सर्वेक्षण

शहरी प्रबंधन में नगरपालिका घटकों और अन्य तत्वों के तेजी से अधिग्रहण और अनुप्रयोग के लिए आवश्यकताओं के अनुसार, हाईस्कैन-जेड उच्च-सटीक 3D राडार मोबाइल मैपिंग सिस्टम सड़क के दोनों किनारों पर लक्ष्य सुविधाओं की 3D समन्वय जानकारी जल्दी और सटीक रूप से एकत्र कर सकता है। शहरी नगरपालिका, शहरी प्रबंधन घटकों, यातायात संकेतों, बाहरी विज्ञापनों और अन्य विशेषताओं को निकालना और एकत्र करना, और निकाले गए और एकत्रित परिणामों को प्रकाशित और लागू करना, इसे मौजूदा डिजिटल शहरी प्रबंधन प्रणालियों के साथ मूल रूप से जोड़ा जा सकता है और शहरी प्रबंधन अनुप्रयोग क्षेत्रों में लागू किया जा सकता है जैसे डिजिटल शहरी प्रबंधन के रूप में।

3. शहरी भूनिर्माण का सामान्य सर्वेक्षण

हाईस्कैन-जेड उच्च-परिशुद्धता 3डी लीडर मोबाइल मैपिंग सिस्टम सड़क के दोनों किनारों पर बगीचे के पेड़ों के 3डीपॉइंट क्लाउड डेटा को जल्दी से एकत्र कर सकता है।उद्यान सर्वेक्षण सॉफ्टवेयर के माध्यम से, यह अर्ध स्वचालित रूप से ज्यामितीय जानकारी जैसे पेड़ की स्थिति, व्यास, पेड़ की ऊंचाई, मुकुट की चौड़ाई, आदि निकाल सकता है।उसी समय, मनोरम छवि के साथ, यह पेड़ के प्रकार और अन्य विशेषताओं के इनपुट का एहसास कर सकता है।

4. राजमार्ग सर्वेक्षण और बुद्धिमान परिवहन

हाईस्कैन-जेड उच्च-परिशुद्धता 3डी लीडर मोबाइल मैपिंग सिस्टम तीव्र गति की प्रक्रिया में सड़क और दोनों तरफ 3डी लेजर प्वाइंट क्लाउड एकत्र करता है, और तेजी से सड़क के लंबवत और क्षैतिज खंड, स्ट्रिप स्थलाकृतिक मानचित्र और यातायात विषयगत स्थानिक भौगोलिक सूचना डेटा का उत्पादन कर सकता है।इसका व्यापक रूप से सड़क पुनर्निर्माण और विस्तार इंजीनियरिंग सर्वेक्षण, सड़क बड़े और मध्यम आकार की मरम्मत मानचित्रण, राजमार्ग पट्टी स्थलाकृति मानचित्र मानचित्रण, पुल और सड़क के रूप में निर्मित सर्वेक्षण, सड़क संपत्ति सर्वेक्षण और डेटाबेस निर्माण, सड़क 3 डी मॉडलिंग और अन्य अनुप्रयोग क्षेत्रों में व्यापक रूप से उपयोग किया जा सकता है। .

5. डिजिटल 3डी सिटी

HiScan-Z उच्च-सटीक 3D राडार मोबाइल मैपिंग सिस्टम शहरी बुनियादी डेटा को जल्दी से स्कैन और प्राप्त कर सकता है, सीधे दृश्य के 3D स्थानिक बिंदु क्लाउड डेटा, संबंधित उच्च-परिभाषा बनावट छवि और पैनोरमिक छवि प्राप्त कर सकता है, और मॉडल डेटा के माध्यम से जल्दी से 3D डेटा मॉडल प्राप्त कर सकता है। फ्यूजन तकनीक, जिसका व्यापक रूप से शहरी भौगोलिक सूचना साझाकरण सेवा, शहरी नियोजन, भवन प्रबंधन, स्मार्ट समुदाय, स्मार्ट होम और अन्य क्षेत्रों में उपयोग किया जा सकता है।
