30 किमी कंट्रोल रेडियस वीटीओएल फिक्स्ड विंग यूएवी फेंगहु वर्टिकल टेकऑफ़ फिक्स्ड विंग ड्रोन

120 से 210min अवधि अधिकतम भार 10kg VTOL फिक्स्ड विंग UAV FengHu 30km नियंत्रण रेडियम स्तर 6 हवा प्रतिरोध के साथ

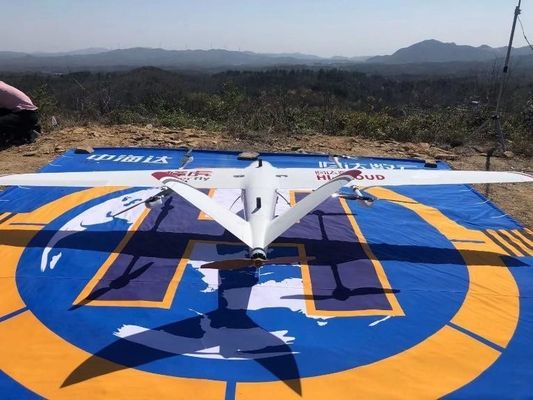

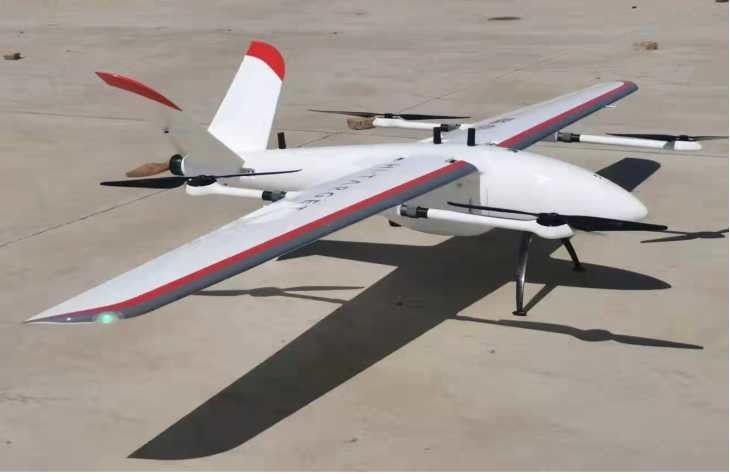

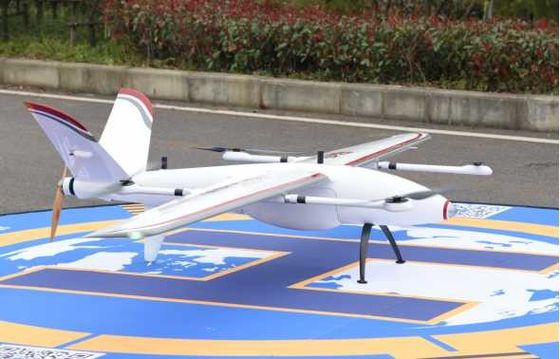

फेंग हू वीटीओएल फिक्स्ड विंग यूएवी लंबी दूरी के लीडर के आवेदन के लिए एक भारी शुल्क, शुद्ध इलेक्ट्रिक वीटीओएल फिक्स्ड विंग यूएवी है।इसका अधिकतम भार 10 किग्रा है, और 6.5 किग्रा राडार से लैस होने पर उड़ान संचालन का समय 120 मिनट तक पहुंच सकता है।स्वतंत्र वियोज्य बड़े पेलोड बे के डिजाइन के साथ संयुक्त, यह विभिन्न राडार आकारों की आवश्यकताओं को पूरा कर सकता है।दोहरे इंजन द्वारा अनावश्यक बिजली आपूर्ति जो "आगे खींचती है और पीछे की ओर धकेलती है" को अपनाया जाता है, जो न केवल उड़ान की उच्च विश्वसनीयता सुनिश्चित करता है, बल्कि बड़ी चढ़ाई दर की आवश्यकताओं को भी पूरा करता है, और आसानी से उच्च ड्रॉप इलाके की उड़ान का सामना कर सकता है।

फेंग हू वीटीओएल फिक्स्ड विंग यूएवी के मुख्य पैरामीटर

फेंग हू वीटीओएल फिक्स्ड विंग यूएवी की मुख्य विशेषताएं

1. उच्च विश्वसनीयता: दोहरे इंजन द्वारा अनावश्यक बिजली की आपूर्ति;आगे खींचो और पिछड़े मोड को धक्का दो। उच्च विश्वसनीयता के साथ, यह आसानी से उच्च ड्रॉप इलाके मिशनों का सामना कर सकता है जिसमें बड़ी चढ़ाई दर की आवश्यकता होती है।

2. लचीला लोडिंग: फेंग हू वीटीओएल फिक्स्ड विंग यूएवी एक स्वतंत्र वियोज्य बड़े पेलोड बे डिजाइन से लैस है (पेलोड बे का आकार 450 मिमी * 250 मिमी * 160 मिमी है, जिसे विस्तारित किया जा सकता है), और लचीले ढंग से विभिन्न प्रकार के राडार उत्पादों को माउंट कर सकता है , ऑर्थोफोटो कैमरे, तिरछे पांच लेंस कैमरे और अन्य सेंसर।समृद्ध बाहरी इंटरफेस के साथ, विभिन्न ऑपरेशन मॉड्यूल को एक कुंजी से बदला जा सकता है।

3. उच्च क्रूज दक्षता: फेंग हू वीटीओएल फिक्स्ड विंग यूएवी में 75 किमी / घंटा की किफायती क्रूजिंग गति, 100 किमी / घंटा की अधिकतम उड़ान गति, 30 किमी का एक नियंत्रण त्रिज्या और 6.5 किग्रा राडार के साथ 2 घंटे से अधिक का संचालन समय है। उपकरण।

4. उच्च पर्यावरणीय अनुकूलन क्षमता: निरंतर पुनरावृत्त अनुकूलन के बाद, फेंग हू वीटीओएल फिक्स्ड विंग यूएवी -10 ℃ से + 60 डिग्री तक चरम तापमान वातावरण के अनुकूल हो सकता है, और सामान्य रूप से अधिकतम स्तर 6 और अधिकतम ऊंचाई की हवा में ऑपरेशन कार्य कर सकता है। उच्च पर्यावरणीय अनुकूलन क्षमता के साथ समुद्र तल से 4000 मीटर ऊपर।

फेंग हू वीटीओएल फिक्स्ड विंग यूएवी का आवेदन

यूएवी को उड़ान मंच के रूप में लेते हुए, ऑर्थोफोटो कैमरा, मल्टीस्पेक्ट्रल कैमरा, तिरछा कैमरा, थर्मल इंफ्रारेड कैमरा और राडार ले कर कई प्रकार के डेटा प्राप्त किए जा सकते हैं।यह व्यापक रूप से आपदा आपात स्थिति और उपचार, भूमि पर्यवेक्षण और संसाधन विकास में उपयोग किया जाता है, विशेष रूप से बुनियादी मानचित्रण, भूमि संसाधन जांच और निगरानी, ​​​​भूमि उपयोग गतिशील निगरानी, ​​​​आपातकालीन राहत मानचित्रण, वानिकी संसाधनों की जांच और जंगल की आग की रोकथाम में।

1. वन संसाधन पैरामीटर निष्कर्षण में यूएवी द्वारा दृश्य प्रकाश रिमोट सेंसिंग का अनुप्रयोग

यूएवी कम ऊंचाई वाले हवाई फोटोग्रामेट्री प्रौद्योगिकी के विकास और परिपक्वता के साथ, वन संसाधन सर्वेक्षण के पारंपरिक तरीकों और साधनों में सुधार हुआ है।यूएवी रिमोट सेंसिंग तकनीक ने वन संसाधन सर्वेक्षण के डिजिटलीकरण और खुफिया जानकारी को तेज कर दिया है।आज, माइक्रो यूएवी विभिन्न प्रकार के सेंसरों को ले कर यूएवी कम ऊंचाई वाला रिमोट सेंसिंग सिस्टम बनाता है, जिसे जटिल परिस्थितियों में लचीले ढंग से तैनात किया जा सकता है और विभिन्न प्रकार के रिमोट सेंसिंग कार्य कर सकता है।

2. वानिकी संसाधनों की जांच और जल गुणवत्ता निगरानी में मल्टीस्पेक्ट्रल सेंसर से लैस यूएवी का अनुप्रयोग

साधारण दृश्यमान आरजीबी तीन चैनल कैमरे की तुलना में, मल्टीस्पेक्ट्रल सेंसर अधिक चैनल और बैंड जानकारी प्राप्त कर सकता है।इसलिए, विषय के लिए, यह विभिन्न वर्णक्रमीय बैंडों में जानकारी दिखा सकता है और अधिक सूक्ष्म वर्णक्रमीय विशेषताओं को दिखा सकता है। मल्टीस्पेक्ट्रल सेंसर के मुख्य अनुप्रयोग निर्देश वानिकी, कृषि, जल संरक्षण, विद्युत शक्ति, पर्यावरण संरक्षण, पुलिस उपयोग और सैन्य हैं।

3. बड़े पैमाने पर स्थलाकृतिक मानचित्रण में यूएवी परोक्ष फोटोग्राममिति का अनुप्रयोग

ओब्लिक फोटोग्रामेट्री तकनीक हाल के वर्षों में अंतरराष्ट्रीय सर्वेक्षण और मानचित्रण के क्षेत्र में विकसित एक उच्च तकनीक है।यह इस सीमा को उलट देता है कि पूर्व में केवल एक ऊर्ध्वाधर कोण से ही ओर्थोफोटो छवियां ली जा सकती हैं।एक ही फ़्लाइट प्लैटफ़ॉर्म पर कई सेंसर ले जाकर और पांच अलग-अलग कोणों से इमेज इकट्ठा करके, जैसे कि एक लंबवत और चार झुकाव, यह उपयोगकर्ताओं को मानवीय दृष्टि के अनुरूप एक वास्तविक और सहज दुनिया में पेश करता है।

4. जंगल की आग की रोकथाम में थर्मल इन्फ्रारेड सेंसर से लैस यूएवी का अनुप्रयोग

आधुनिक नेटवर्क ट्रांसमिशन तकनीक के साथ संयुक्त इन्फ्रारेड थर्मल इमेजिंग मॉनिटरिंग सिस्टम से लैस यूएवी, रीयल-टाइम मॉनिटरिंग और सूचना के रिमोट ट्रांसमिशन का एहसास कर सकता है, पर्यावरण, क्षेत्र और दूरी के प्रतिबंधों को तोड़ सकता है, वास्तव में रिमोट रीयल-टाइम सूचना संसाधनों के तुल्यकालिक साझाकरण का एहसास कर सकता है और देर से सॉफ्टवेयर बुद्धिमान पहचान और विश्लेषण, और लोगों के जीवन और संपत्ति की सुरक्षा को कुशलतापूर्वक सुनिश्चित करने के उद्देश्य को प्राप्त करते हैं।

5. स्थलाकृतिक मानचित्रण में यूएवी हवाई राडार का अनुप्रयोग

यूएवी पर लगे एयरबोर्न राडार सेंसर द्वारा उत्सर्जित लेजर पल्स वन आश्रय के हिस्से में प्रवेश कर सकती है और सीधे उच्च-सटीक 3D सतह इलाके डेटा प्राप्त कर सकती है।लेज़र पॉइंट क्लाउड प्राप्त करते समय, स्पष्ट ग्राउंड इमेज को उच्च स्थानिक रिज़ॉल्यूशन वाले कैमरे के माध्यम से समकालिक रूप से प्राप्त किया जाता है।फिर लेज़र पॉइंट क्लाउड डेटा और इमेज डेटा को संयुक्त रूप से उच्च-परिशुद्धता ऑर्थोफोटो मैप (डीओएम) और डिजिटल एलिवेशन मॉडल (डीईएम) प्राप्त करने के लिए संसाधित किया जाता है।

6. वानिकी जांच में यूएवी और हवाई राडार का अनुप्रयोग

एयरबोर्न राडार तकनीक उच्च अस्थायी और स्थानिक रिज़ॉल्यूशन के साथ स्थानिक जानकारी प्राप्त करने के लिए एक नई योजना प्रदान करती है।वन संसाधन सर्वेक्षण में यह सीधे वनस्पति की ऊंचाई को माप सकता है।वन क्षेत्र की ऊर्ध्वाधर संरचना की जानकारी प्राप्त करने के लिए इसका उपयोग करने से अन्य सुदूर संवेदन विधियों की कमियों को पूरा किया जा सकता है।अन्य सुदूर संवेदन प्रौद्योगिकियों और हवाई राडार प्रौद्योगिकी का एकीकरण अधिक व्यापक और सटीक वन पैरामीटर प्रदान कर सकता है।
